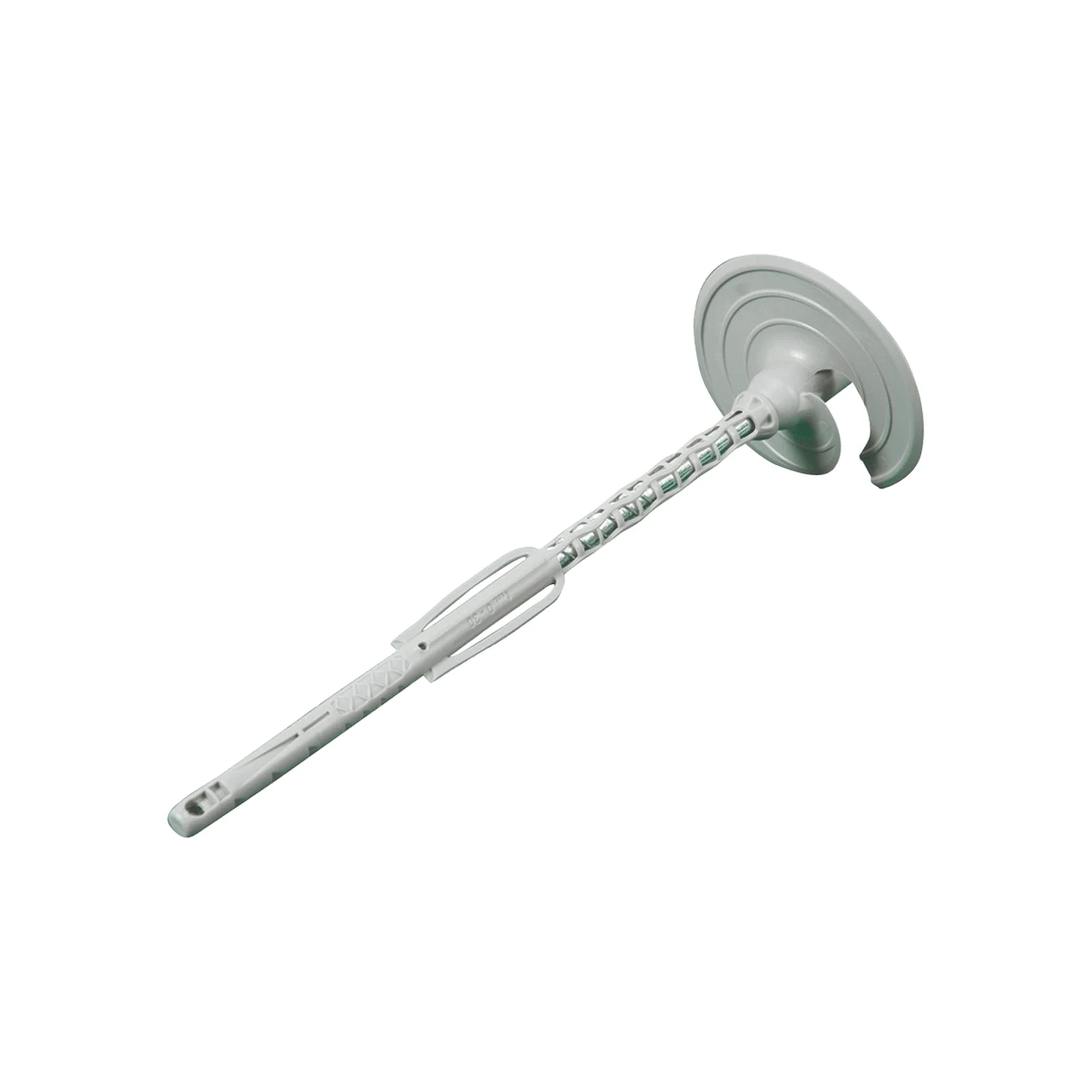

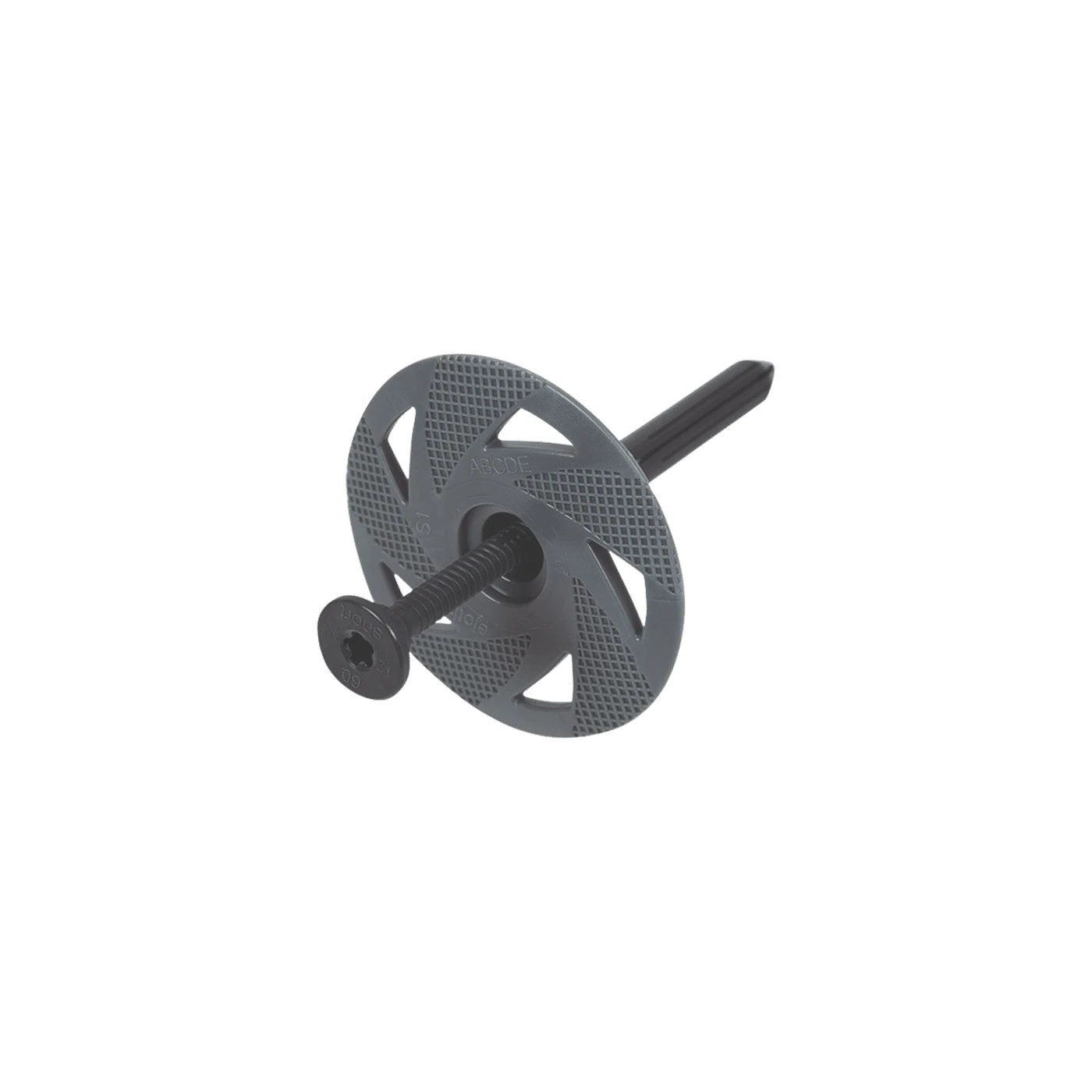

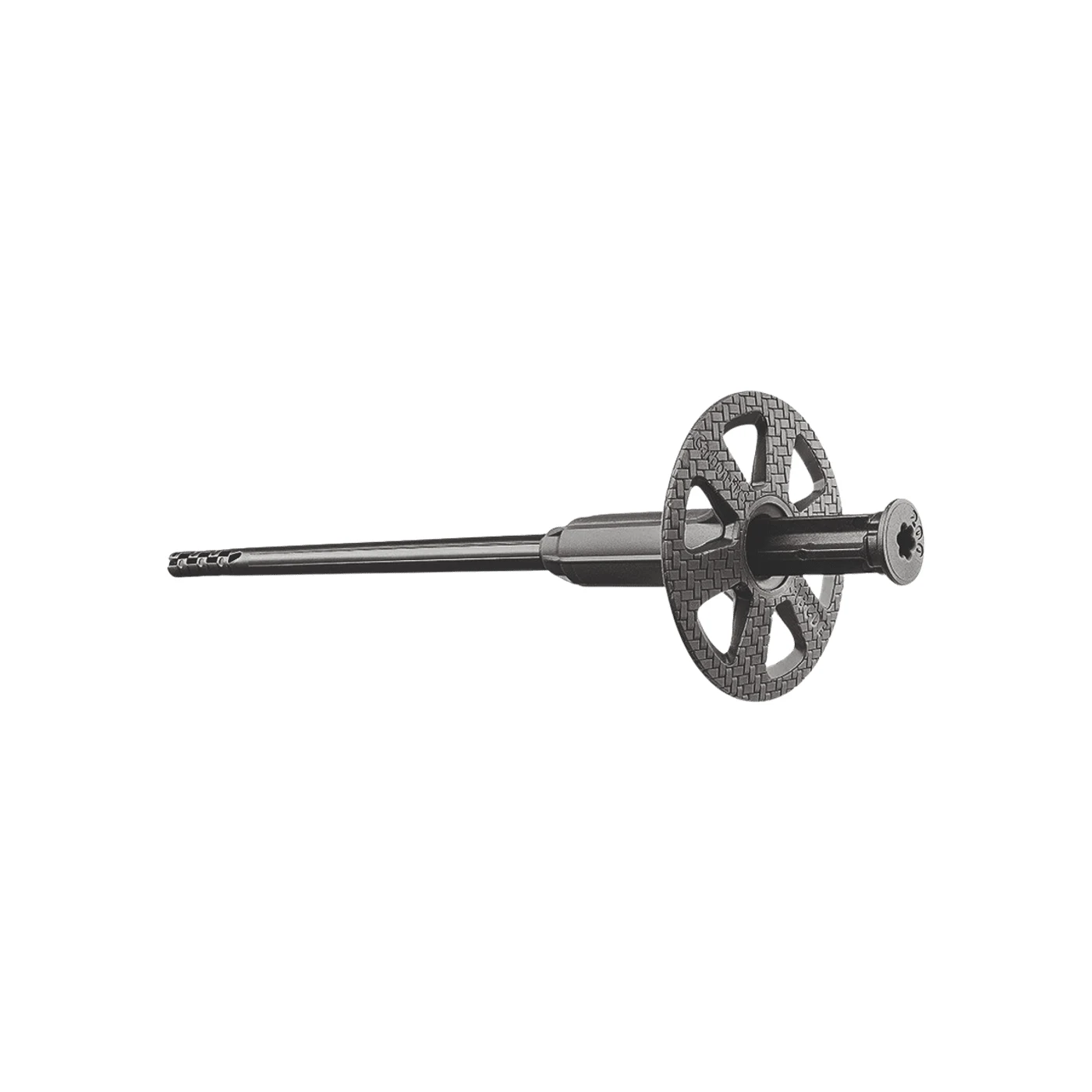

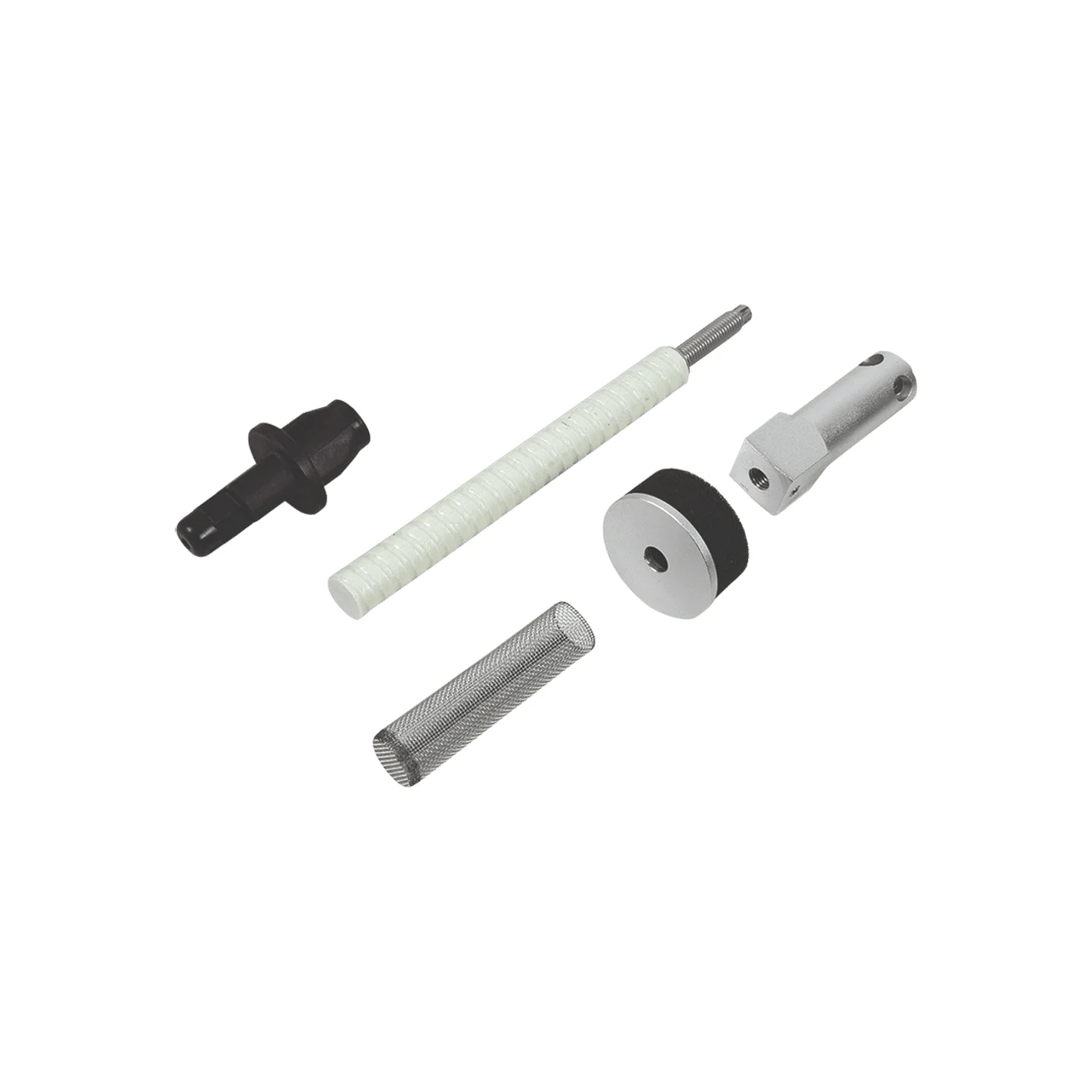

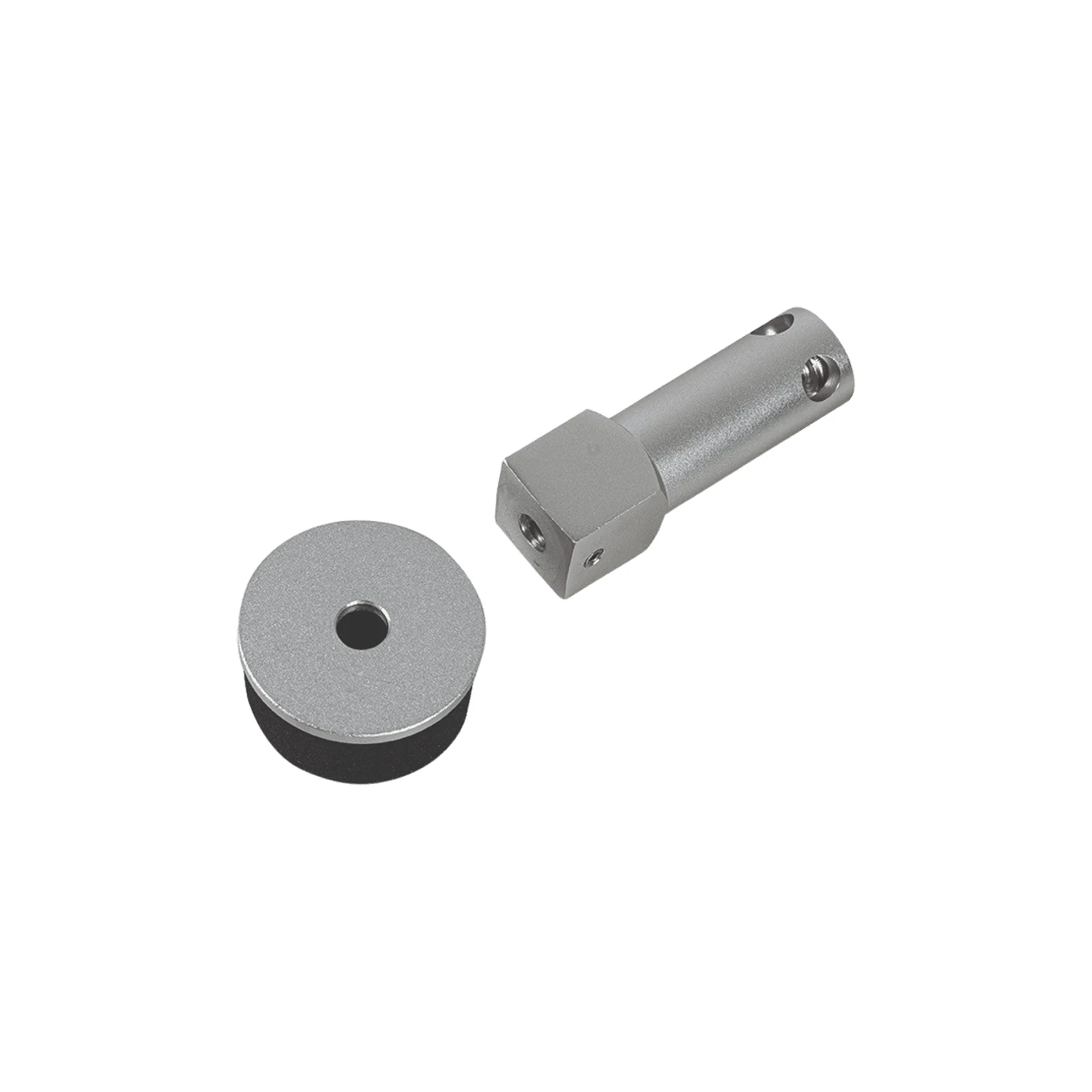

Dübel und Befestigung

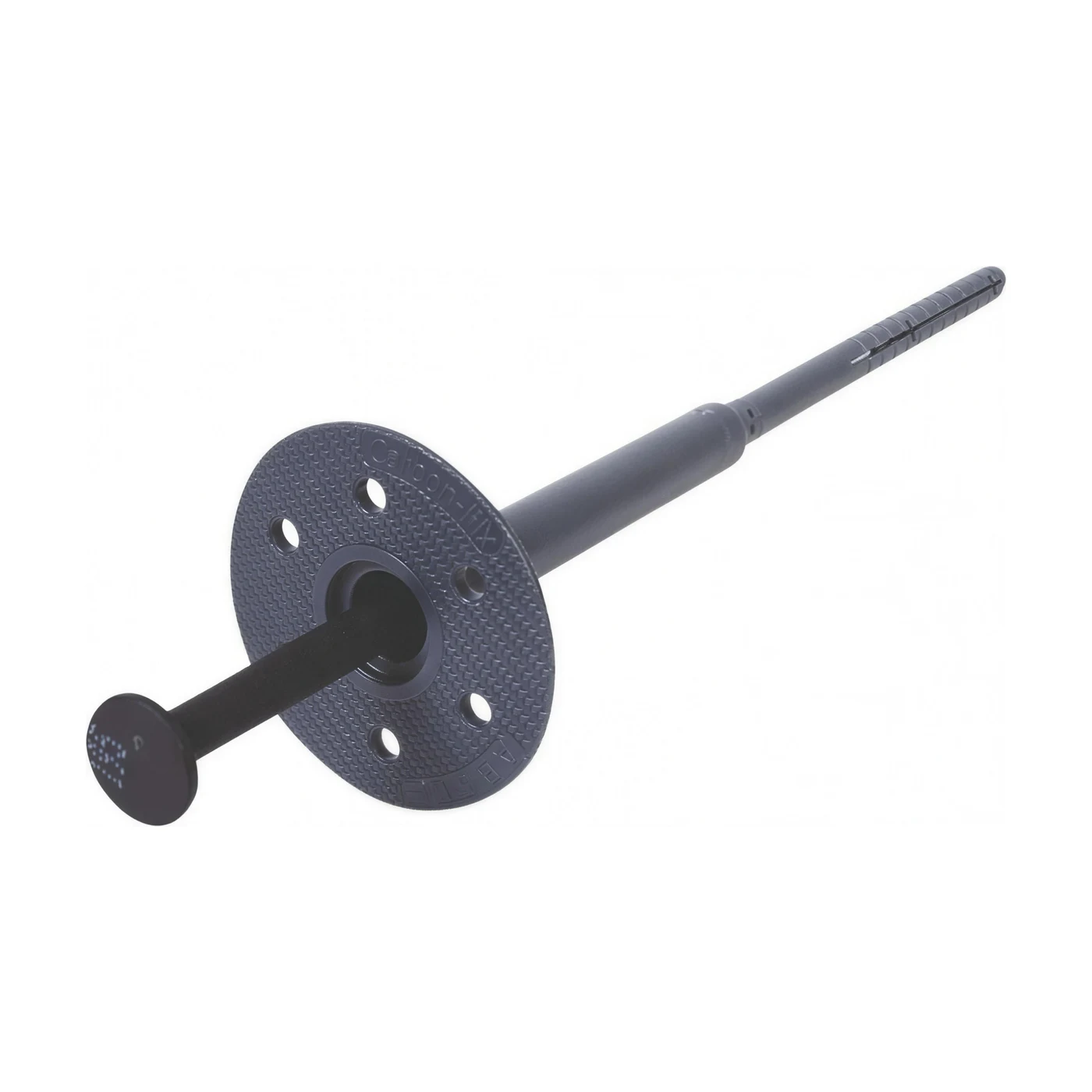

Schlagdübel mit Kunststoff-Stahl-Spreizelement für Capatect Dämmplatten, 100 Stück je Packung. Der Capatect Carbon Fix besteht aus dem Dübelschaft mit Dübelteller aus Kunststoff und dem vormontierten, kombinierten Kunststoff-Stahl-Spreizelement. Er eignet sich für die statisch relevante Befestigung von Capatect Wärmedämm-Verbundsystemen, wenn der Standsicherheitsnachweis ETZ- und ÖNORM-geprüfte Dübel verlangt. Dübellänge und Bohrloch Die Dübellänge wird so gewählt, dass im massiven Wandbaustoff eine Verankerungstiefe von mindestens 25 mm erreicht wird. Alte Putzschichten oder andere nicht tragende Zwischenschichten zählen dabei nicht mit. Die Löcher werden mit 8 mm Durchmesser rechtwinkelig in das tragende Bauteil gebohrt, mindestens 35 mm tief, und anschließend vom Bohrmehl befreit. Setzen mit dem Hammer Der Dübel wird in das Bohrloch eingedrückt und das Spreizelement mit dem Hammer so weit eingeschlagen, dass der Dübelteller oberflächenbündig sitzt. Danach den festen Sitz jedes Dübels kontrollieren. Sitzt ein Dübel wegen der Untergrundbeschaffenheit nicht richtig, wird er entfernt und in angemessenem Abstand durch einen neuen ersetzt. Bei Bedenken zur Untergrundfestigkeit sind Dübelauszugsversuche vor Ort vorzunehmen. Versenkte Montage mit Rondelle Bei Dalmatiner-, EPS-, MF-, MW- und Sockel-Dämmplatten kann der Dübel versenkt gesetzt werden: Die Öffnung vor dem Setzen mit dem Rondellen-Fräskopf ausfräsen und danach mit einer Dalmatiner-, PS- oder MF-Rondelle flächenbündig verschließen. Der Hersteller empfiehlt, wo möglich, diese Variante. Bei bündiger wie versenkter Montage kann es durch unterschiedliche Armierungsschichtdicken über Teller oder Rondelle zu Abzeichnungen kommen; solche Beanstandungen werden nicht anerkannt. Wie viele Dübel je Quadratmeter? Der Verbrauch hängt von der Einstufung des Dämmstoffs gemäß ÖNORM B 6400 ab. Höhe und Lage des Objekts beeinflussen die Anzahl, vor allem in den Randzonen mit bedeutenden Windsogkräften. Die Technische Information nennt mindestens 6 und höchstens 12 Stück je m²; die Verarbeitungsrichtlinie der Qualitätsgruppe WDVS ist zu beachten. Wichtig sind ein ebenflächiges Setzen und ein spannungsfreier Sitz des Dübels im Wandbildner. Vor direkter, anhaltender Sonnenbestrahlung, Aufheizung, Feuchtigkeit und mechanischer Belastung geschützt lagern. Maßgeblich sind die aktuelle Technische Information und die Hinweise auf dem Gebinde.

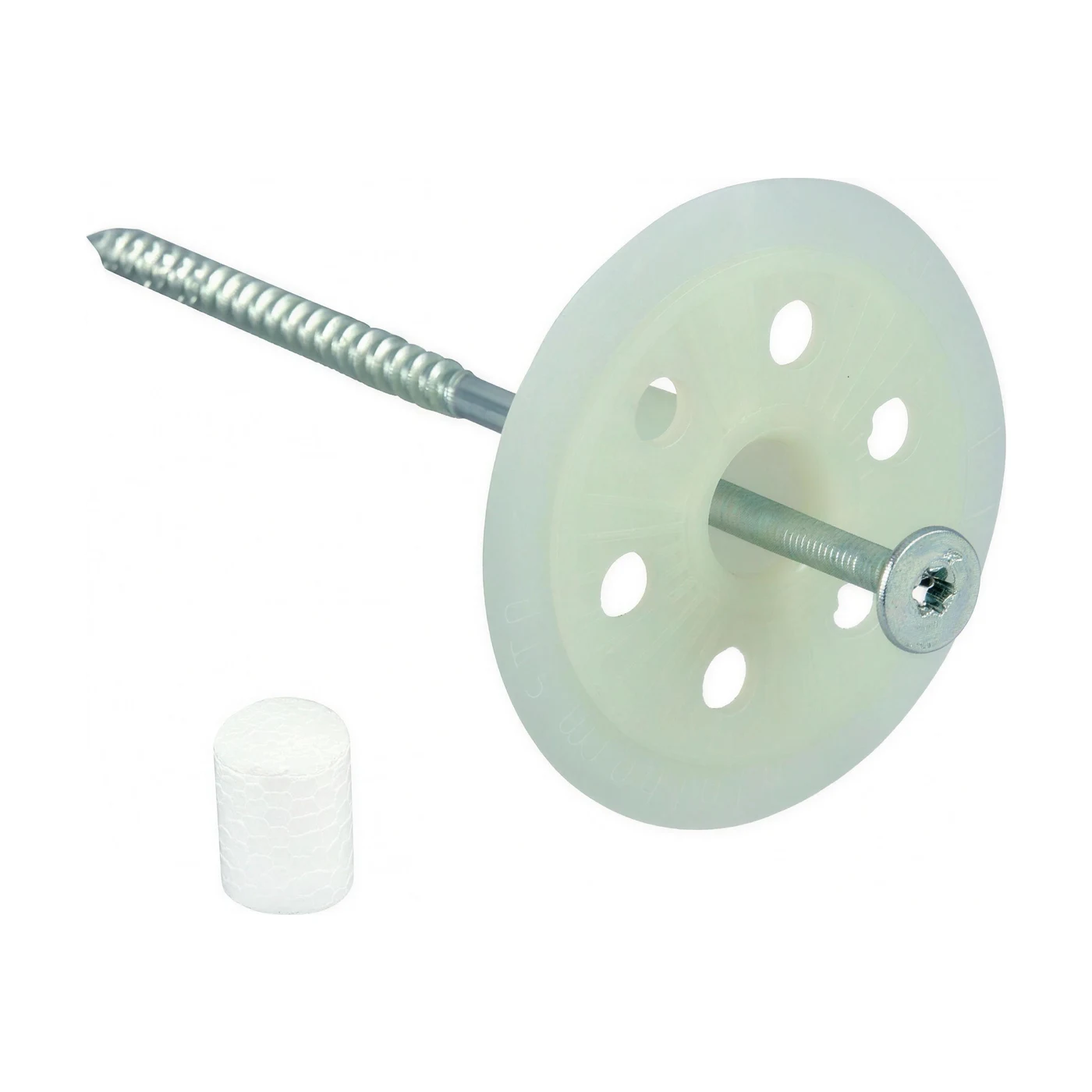

Schraubdübel mit Teller für Capatect Dämmplatten auf Holzuntergründen, 100 Stück je Karton. Der Capatect Schraubdübel Holz besteht aus einem Kunststoff-Dübelteller mit kurzem Schaft und vormontierter, verzinkter Holzschraube. Er dient der zusätzlichen mechanischen Befestigung von Capatect Dämmplatten auf Außenwänden in Holzbauart und kann wahlweise oberflächenbündig oder im Dämmstoff versenkt gesetzt werden. Beim Setzen entsteht kein Frässtaub. Untergrund und Verklebung Ein planebener Untergrund ist wichtig, und Plattenuntergründe müssen durch Festigkeit und Materialstärke den Halt für die Verschraubung gewährleisten. Die Dämmplatten werden vollflächig verklebt, etwa mit Capatect Rollkleber 615 oder Capatect Klebe- und Spachtelmasse 190 FEIN auf mit Capatect MultiPrimer grundiertem Untergrund, aufgetragen mit der 4 × 4 mm bzw. 8 × 8 mm Zahnspachtel. Auf Holzuntergründen muss die Dübelung ins nasse Klebebett erfolgen. Die Dübellänge ist so zu wählen, dass die Schraube die Mindesteinbindetiefe im Untergrund erreicht. Oberflächenbündige Montage Die Schraube wird mit einem marktüblichen Schraubgerät und einem Bit Torx T25 eingedreht, bis der Dübelteller bündig auf der Dämmstoffoberfläche sitzt. Danach wird der PS-Stopfen in den Dübelschaft gedrückt; er deckt den Schraubenkopf ab und reduziert den punktförmigen Wärmeverlust. Bei harten Untergründen hilft ein gezielter Schlag auf den Schraubenkopf, damit die Schraubenspitze besser ansetzt. Versenkte Montage Mit dem Capatect Montage-Tool wird der Dämmstoff beim Einschrauben kreisförmig eingeschnitten und unter dem Teller verdichtet; die Grundplatte des Tools begrenzt die Einschraubtiefe automatisch auf ca. 20 mm. Anschließend wird eine Capatect Rondelle (PS, Dalmatiner, MW oder Hanf) flächenbündig eingesetzt. Die Rondelle muss streng im Bohrloch sitzen – lockere Rondellen dürfen keinesfalls mit PU-Schaum eingeklebt werden. Lockere Rondellen und ausgefranste Schnittränder zeigen an, dass der Schneidring stumpf ist und getauscht werden muss; durch den Schneidring besteht Verletzungsgefahr. Zu tief sitzende Rondellen herausnehmen, die Vertiefungen nicht mit Spachtelmasse füllen. Wenn der Dübel nicht greift Findet die Schraube im Untergrund keine ausreichende Verankerung, wird der Teller nicht versenkt, die Holzschraube dreht leer durch und der Dübel hat keine Funktion. In diesem Fall können die Dübel nur flächenbündig gesetzt werden. Bei Zweifeln an der Untergrundfestigkeit sind Dübelauszugsversuche vor Ort erforderlich. Trocken und vor Feuchtigkeit geschützt lagern. Maßgeblich sind die aktuelle Technische Information und die Hinweise auf dem Gebinde.

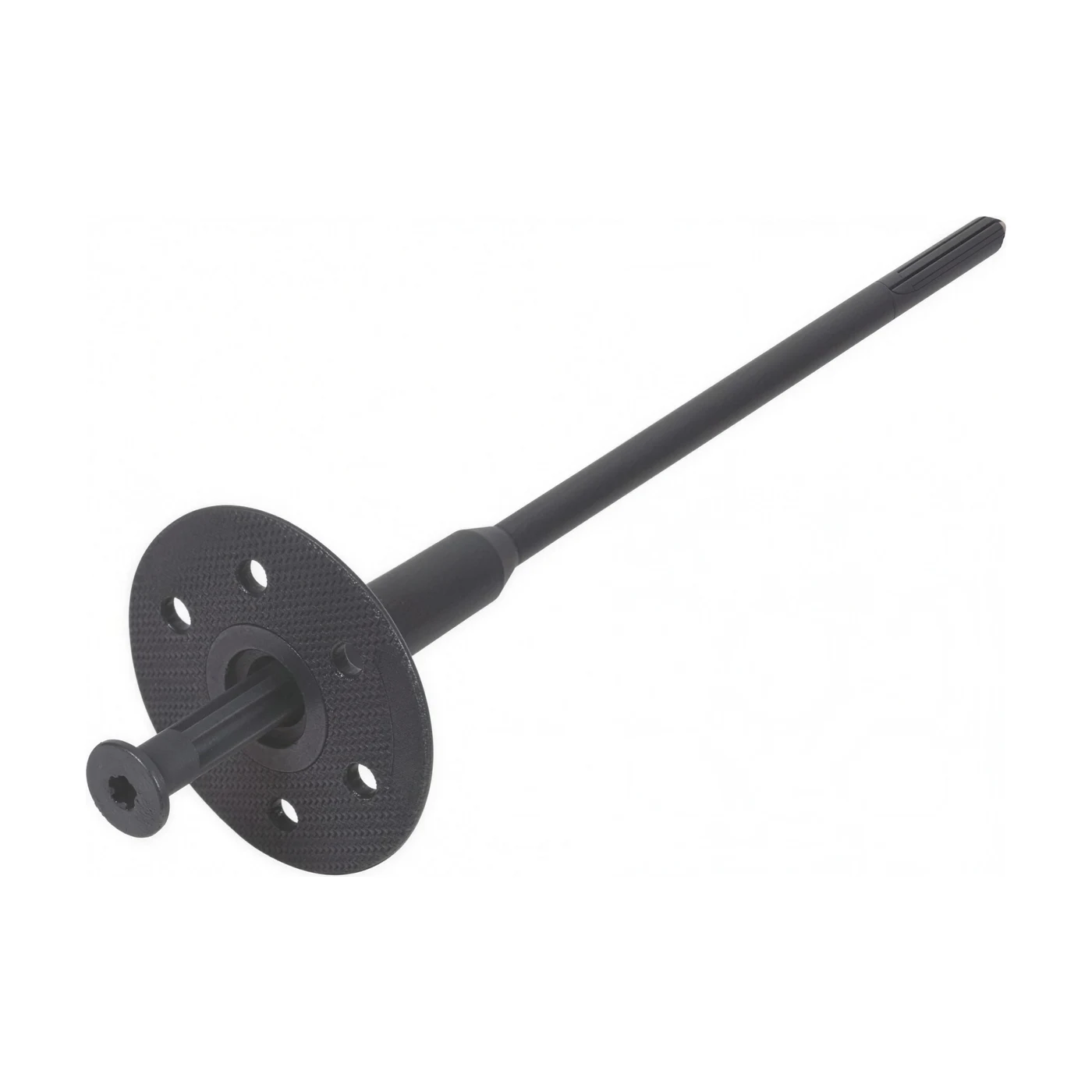

Schraubdübel für die Befestigung von WDVS-Dämmplatten, 100 Stück je Packung. Der Capatect Schraubdübel ST Carbon K ist für die oberflächenbündige oder versenkte Setzung in allen gängigen Dämmstoffen für Wärmedämm-Verbundsysteme mit Dämmstoffdicken von 6 cm bis 28 cm vorgesehen. Er besteht aus dem Dübelschaft mit Dübelteller aus Kunststoff und der vormontierten Kunststoffschraube. Wann dieser Dübel zum Einsatz kommt Der Dübel ist für die statisch relevante Befestigung von Capatect Wärmedämm-Verbundsystemen gedacht, wenn der Standsicherheitsnachweis ETZ- und ÖNORM-geprüfte Dübel verlangt. Gesetzt wird durch das ausgetrocknete Kleberbett. Die Dübellänge wird so gewählt, dass im massiven Wandbaustoff mindestens 30 mm Verankerungstiefe erreicht werden, bei Porenbeton mindestens 50 mm; Altputz und andere nicht tragende Schichten zählen nicht mit. Bohren und Setzen Die Löcher werden mit 8 mm Durchmesser rechtwinkelig in das tragende Bauteil gebohrt, im massiven Wandbaustoff über 40 mm tief, bei Porenbeton 60 mm; das Bohrmehl muss aus dem Loch. In gelochten Baustoffen und Porenbeton nicht im Schlagbohrgang bohren, empfohlen wird der Capatect High-Speed Bohrer. Bei bündiger Montage wird die Schraube mit einem Schraubgerät und dem Profi Montage Tool für Schraubdübel S1 eingedreht, bis die Anschlagscheibe auf der Dämmstoffoberfläche aufliegt. Für die versenkte Montage wird die Vertiefung vorher mit dem Capatect Rondellen-Fräskopf ausgefräst, die Schraube mit dem Montage Bit eingedreht und die Öffnung mit einer Capatect Rondelle flächenbündig verschlossen. Worauf beim Setzen zu achten ist Der feste Sitz jedes Dübels ist zu kontrollieren. Findet ein Dübel keinen Halt, hat er keine Funktion: entfernen und in angemessenem Abstand einen neuen setzen. Bei Zweifeln an der Untergrundfestigkeit sind Dübelauszugsversuche vor Ort nötig. Rondellen müssen streng im Bohrloch sitzen, dürfen nicht mit PU-Schaum oder Kleber eingeklebt werden, und die Vertiefungen dürfen nicht mit Spachtelmasse aufgefüllt werden. Wie viele Dübel je Quadratmeter? Die Anzahl hängt von der Einstufung des Dämmstoffs gemäß ÖNORM B 6400 sowie von Höhe und Lage des Objekts ab, besonders in den Randzonen mit höheren Windsogkräften. Die Technische Information nennt mindestens 6 und höchstens 12 Stück je m². Bei bündiger wie versenkter Montage können sich Dübelteller abzeichnen, etwa durch unterschiedliche Armierungsschichtdicken; solche Beanstandungen erkennt der Hersteller nicht an. Trocken und vor Feuchtigkeit geschützt lagern. Maßgeblich sind die aktuelle Technische Information und die Hinweise auf dem Gebinde.

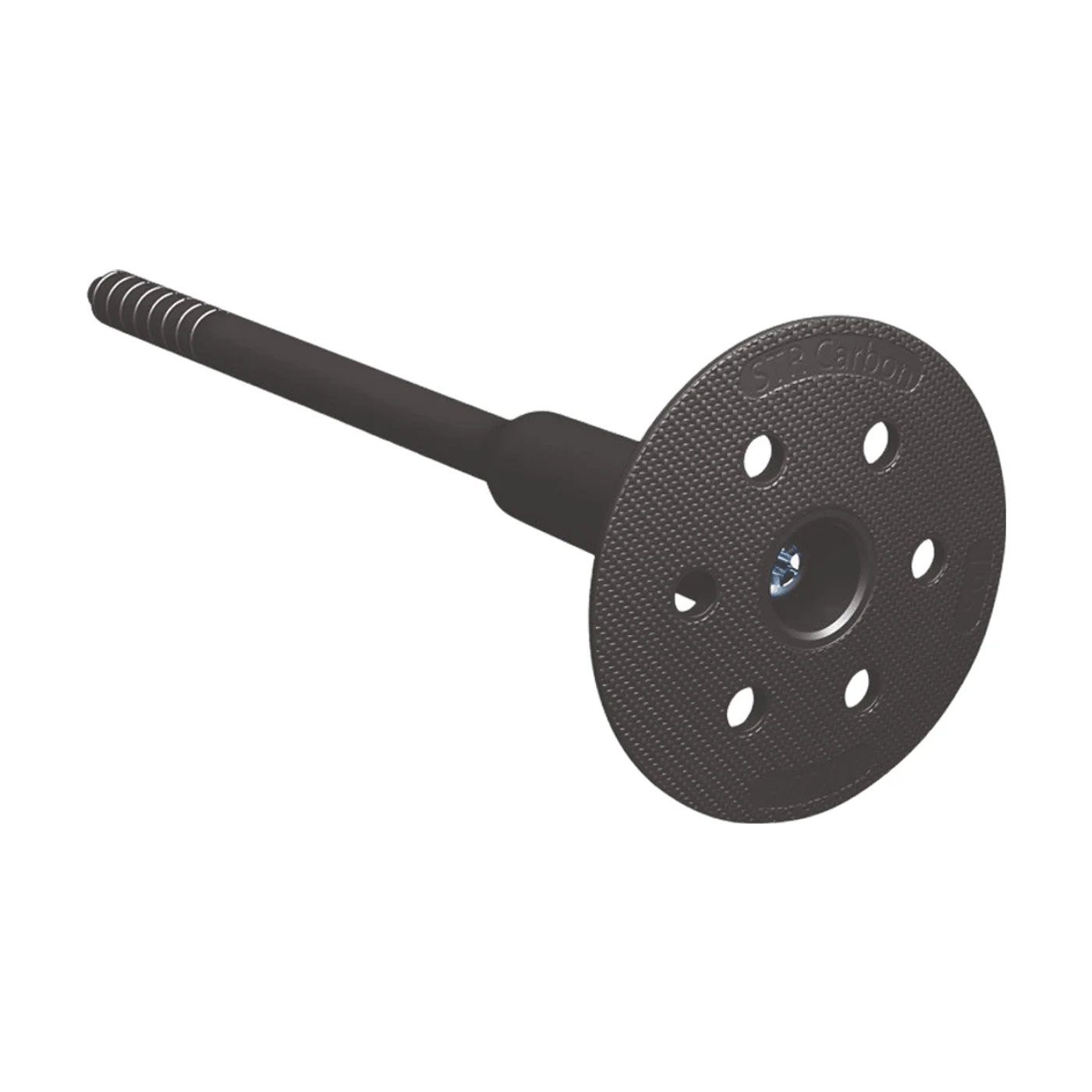

Schraubdübel mit Kunststoffteller für die statisch relevante Befestigung im Capatect WDVS. Der Capatect Universaldübel 053 besteht aus einem Dübelschaft mit 60-mm-Teller aus Kunststoff und einer vormontierten, verzinkten Schraube mit Torx-Antrieb TX30. Er ist nach ETA 13/0009 zugelassen und deckt die Nutzungskategorien A bis E nach ÖNORM B 6124 ab. Der Teller lässt sich wahlweise oberflächenbündig oder versenkt montieren; bei der Montage entsteht kein Frässtaub. Bohren und Setzen Die Dübel werden nach dem Austrocknen des Kleberbetts gesetzt. Die Dübellänge ist so zu wählen, dass die Verankerungstiefe im massiven Wandbaustoff erreicht wird, ohne Altputz oder nicht tragende Zwischenschichten mitzurechnen; die TI nennt mindestens 25 mm, in einer Kategorie 65 mm (Datentabelle: E, Verarbeitungsteil: D). Die Löcher (8 mm) werden rechtwinklig in das tragende Bauteil gebohrt, Bohrlochtiefe im massiven Baustoff über 35 mm, und vom Bohrmehl befreit. In gelochte Baustoffe und Porenbeton nicht im Schlagbohrgang bohren; die TI empfiehlt High-Speed-Bohrer. Der Dübel wird eingedrückt, bis der Teller am Dämmstoff anliegt. Oberflächenbündige oder versenkte Montage Bündig wird die Schraube mit einem marktüblichen Schraubgerät und Bit Torx T30 eingedreht, bis der Teller fest aufsitzt; anschließend wird die Schrauböffnung mit dem Dübelstopfen verschlossen. Versenkt wird mit dem Capatect Universaldübel-Tool Vario geschraubt; dabei wird der Dämmstoff kreisförmig eingedrückt und unter dem Teller verdichtet. Die Einschraubtiefe von 20 mm ist erreicht, wenn die Grundplatte des Tools das Dämmplattenniveau erreicht. Danach wird die passende Capatect Rondelle (PS, Dalmatiner, Hanf oder MW) flächenbündig eingesetzt. Die Rondelle muss streng im Bohrloch sitzen und darf nicht mit PU-Schaum eingeklebt werden; Vertiefungen nicht mit Spachtelmasse füllen. Kontrolle und Dübelanzahl Die feste Verankerung jedes Dübels ist zu kontrollieren. Findet ein Dübel keinen ausreichenden Halt, hat er keine Funktion; er wird entfernt und in angemessenem Abstand neu gesetzt. Bei Zweifeln an der Untergrundfestigkeit sind Dübelauszugsversuche vor Ort erforderlich. Die Anzahl beträgt laut TI mindestens 6 und höchstens 12 Stück je m²; Objekthöhe, Lage und die Einstufung des Dämmstoffs nach ÖNORM B 6400 bestimmen den Bedarf, besonders in der Randzone mit hohen Windsogkräften. Vor extremen Witterungseinflüssen wie Regen, Hitze und Frost geschützt lagern. Maßgeblich sind die aktuelle Technische Information und die Hinweise auf dem Gebinde.

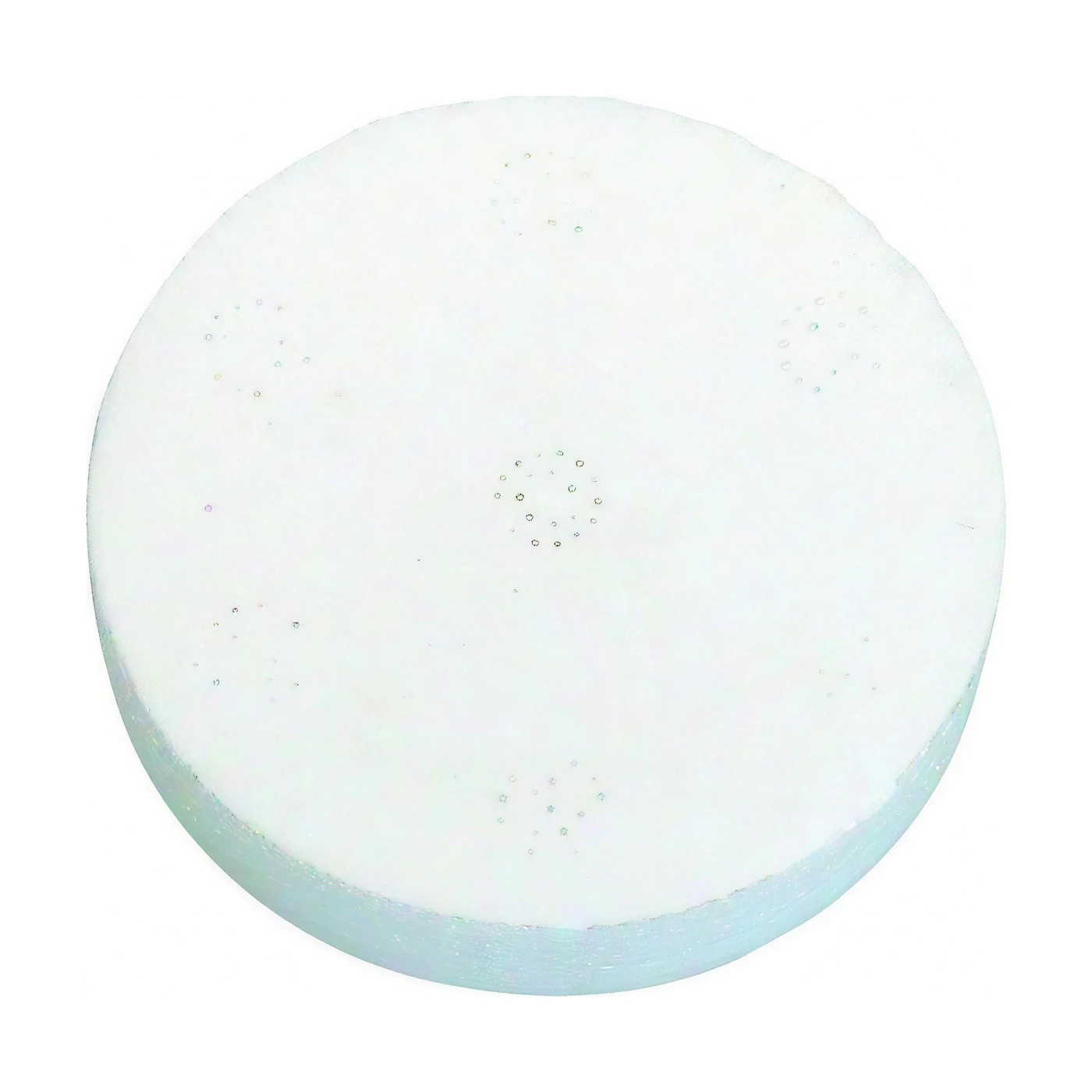

Dämmstoff-Rondellen mit 65 mm Durchmesser zum Verschließen versenkt gesetzter Dübel – wahlweise aus Hanffaser, Dalmatiner-Dämmstoff, Polystyrol oder Mineralfaser. Die Capatect Rondellen sind laut Herstellerseiten der SynthesaGruppe Abdeckkappen für versenkbare Dübel mit einem Durchmesser von 65 mm. Sie werden in vier Ausführungen passend zum Dämmstoff des Wärmedämm-Verbundsystems angeboten: Hanffaser-Rondelle, Dalmatiner-Rondelle, Polystyrol-Rondelle und Mineralfaser-Rondelle, jeweils in Packungen zu 100 Stück. Nach der versenkten Dübelmontage wird die Vertiefung über dem Dübelteller mit einer Rondelle aus artgleichem Dämmstoff verschlossen, damit die Dübel keine Wärmebrücke bilden und sich nicht in der Fassade abzeichnen. Ausführung und Material Jede Rondelle besteht aus dem Dämmstoff, der zur jeweiligen Dämmplatte passt: Hanffaser für Hanfdämmplatten, Dalmatiner-Dämmstoff für die grau-weißen Capatect Dalmatiner-Fassadendämmplatten, Polystyrol für EPS-Platten und Mineralfaser für Mineralwolle-Dämmplatten. Die Herstellerseiten nennen einheitlich den Durchmesser von 65 mm; die Dicke der Rondellen ist dort nicht angegeben und richtet sich nach der Einsenktiefe des Dübeltellers. Einsatz Bei der versenkten Montage wird die Dübeltellervertiefung im Bereich des Bohrlochs mit dem passenden Capatect Fräskopf ausgefräst und der Dübel darin gesetzt; anschließend wird die Öffnung mit der Rondelle aus artgleichem Dämmstoff bündig verschlossen, bevor die Armierungsschicht aufgebracht wird. Laut den Technischen Informationen der Capatect Dübel wirkt die Abdeckung des Dübeltellers mit der Rondelle einer Wärmeausleitung und damit dem Abzeichnen der Dübel an der Fassadenoberfläche entgegen. Die Wahl der Rondelle richtet sich nach dem Dämmstoff des Systems und nach der Verarbeitungsrichtlinie des jeweiligen Capatect Wärmedämm-Verbundsystems. Pflege Rondellen trocken und in der Verpackung lagern und vor Verschmutzung schützen; beschädigte Rondellen nicht verwenden. Trocken lagern. Maßgeblich sind die Angaben der Herstellerseiten und die Capatect Verarbeitungsrichtlinie des jeweiligen Wärmedämm-Verbundsystems.

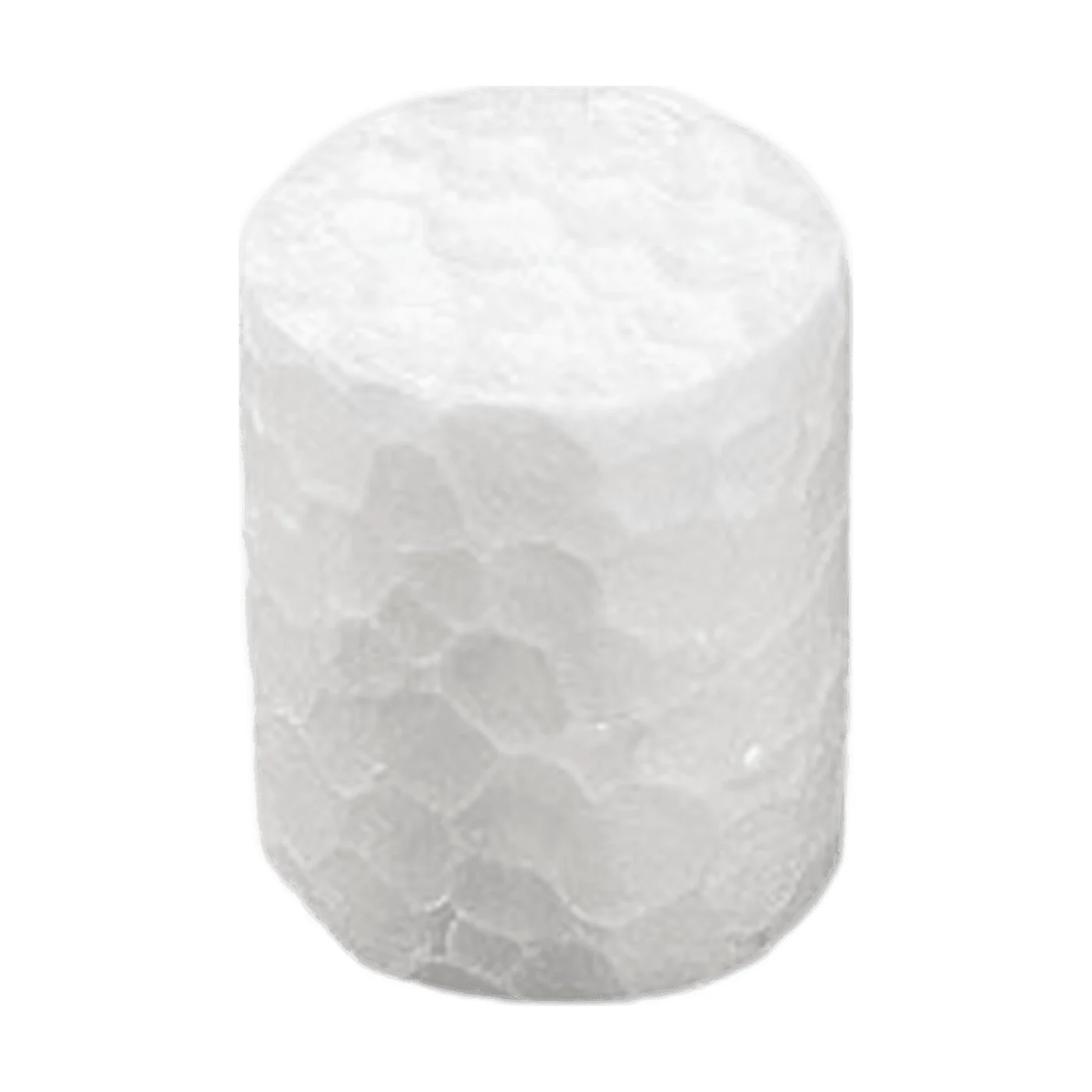

Stopfen zum Verschließen der Treibelement-Öffnung am Capatect Universaldübel 053. Wird der Dübel oberflächenbündig gesetzt, bleibt die Öffnung des Treibelements im Dübelteller frei. Der Dübelstopfen verschließt genau diese Öffnung. Eine Packung enthält 500 Stück. Wofür der Stopfen gedacht ist Die Technische Information Nr. 1053 beschreibt den Dübelstopfen ausschließlich über seinen Zweck: das Verschließen der Treibelement-Öffnung am Capatect Universaldübel. Dass der Stopfen bei oberflächenbündiger Setzung des Universaldübels 053 verwendet wird, geht aus der Produktseite des Herstellers und aus der Technischen Information des Capatect Universaldübels 053 hervor. Weitere Angaben zu Material, Farbe, Abmessung oder Verbrauch enthält die Technische Information Nr. 1053 nicht. Zuordnung zum Dübel Der Hersteller führt das Produkt auf seiner Produktseite als „Dübelstopfen für Universaldübel 053"; die zugehörige Technische Information trägt den Titel „Dübelstopfen für Schraubdübel Rondelle". Für das Setzen des Dübels selbst gilt die Technische Information des Capatect Universaldübels 053. Kennzeichnung und Sicherheit Sofern es sich um ein kennzeichnungspflichtiges Produkt handelt, sind laut Hersteller das Sicherheitsdatenblatt auf seiner Website und die Hinweise auf dem Gebinde-Etikett zu beachten. Auf der Produktseite des Herstellers ist für den Dübelstopfen kein Sicherheitsdatenblatt hinterlegt. Angaben zur Lagerung enthält die Technische Information nicht. Maßgeblich sind die aktuelle Technische Information (Nr. 1053, Stand 07/2024) und die Hinweise auf dem Gebinde.

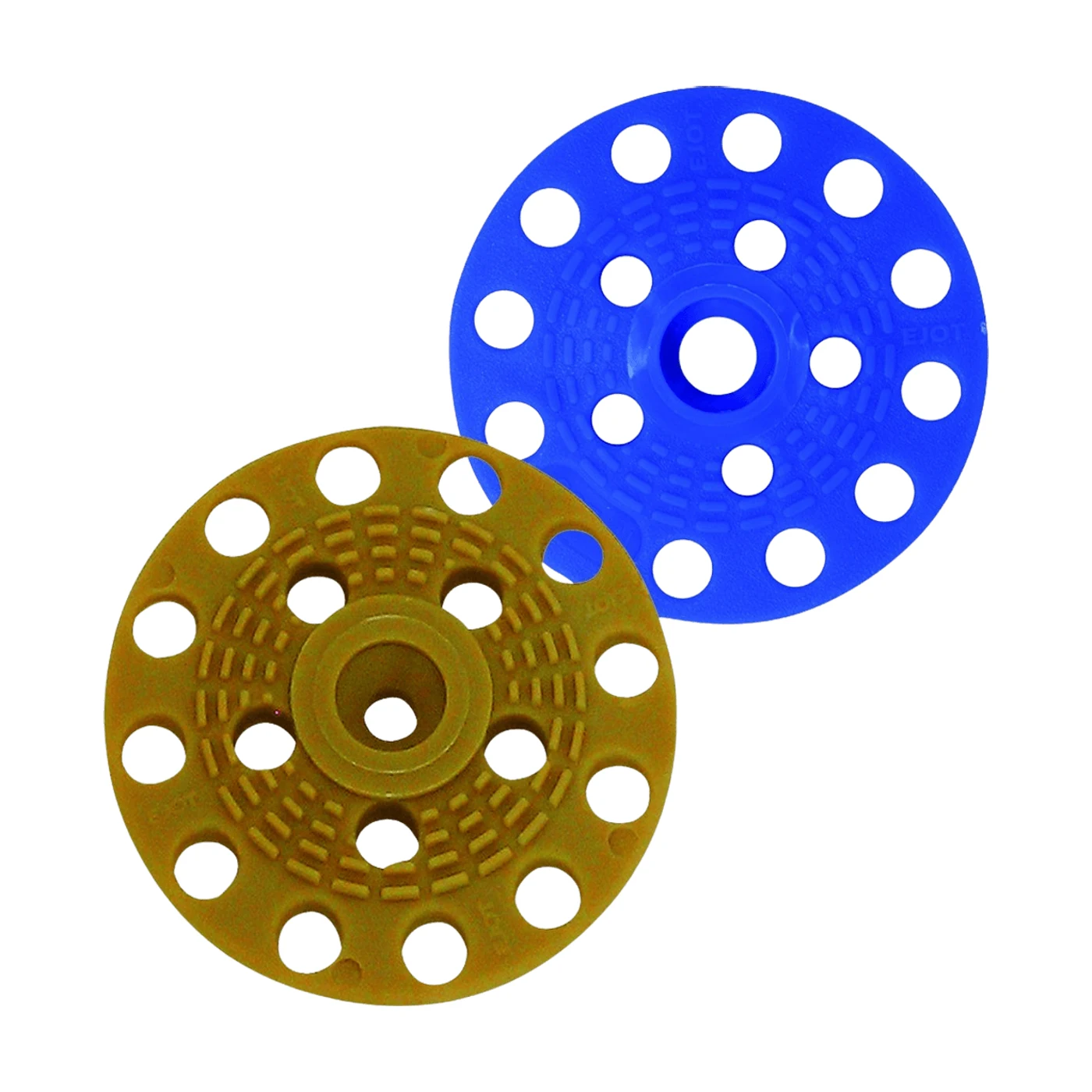

Dübelteller mit 60 mm Durchmesser und 5,2 mm Durchgangsloch für die Verdübelung von Dämmplatten auf Holzuntergründen. Der Capatect Dübelteller IT 60/5 dient laut Herstellerseite der SynthesaGruppe zur Verdübelung von Dämmplatten auf Holzuntergründen mit einer geeigneten Holzschraube; die Holzschraube ist nicht Lieferbestandteil. Der Teller hat einen Durchmesser von 60 mm und ein Schraubendurchgangsloch von 5,2 mm. Er wird in Packungen zu 100 Stück geliefert und ist Lagerware im Werk Perg. Ausführung und Material Der Dübelteller vergrößert die Auflagefläche der Holzschraube auf der Dämmplatte und verteilt die Anpresskraft, sodass die Platte am Holzuntergrund gehalten wird, ohne dass der Schraubenkopf in den Dämmstoff einsinkt. Die Herstellerseite nennt den Durchmesser von 60 mm und das Durchgangsloch von 5,2 mm; Angaben zu Werkstoff und Tellerdicke macht sie nicht. Einsatz Die Verdübelung erfolgt nach der Verklebung der Dämmplatten im Rahmen der Capatect Verarbeitungsrichtlinie für das jeweilige Wärmedämm-Verbundsystem. Der Teller wird mit einer zum Untergrund passenden Holzschraube durch die Dämmplatte in die tragende Holzkonstruktion geschraubt; Schraubenlänge, Anzahl und Anordnung der Befestigungspunkte richten sich nach Dämmstoffdicke, Systemzulassung und statischen Vorgaben des Objekts. Für Schrauben mit größerem Durchmesser steht die Ausführung IT 60/8 mit 8,2 mm Durchgangsloch zur Verfügung. Pflege Trocken und in der Verpackung lagern; beschädigte oder verformte Teller nicht verwenden. Trocken lagern. Maßgeblich sind die Angaben der Herstellerseite und die Capatect Verarbeitungsrichtlinie des jeweiligen Wärmedämm-Verbundsystems.

Dübelteller mit 60 mm Durchmesser und 8,2 mm Durchgangsloch für die Verdübelung von Dämmplatten auf Holzuntergründen mit stärkeren Holzschrauben. Der Capatect Dübelteller IT 60/8 ist die zweite Ausführung des Dübeltellers IT der SynthesaGruppe und dient laut Herstellerseite zur Verdübelung von Dämmplatten auf Holzuntergründen mit einer geeigneten Holzschraube; die Holzschraube ist nicht Lieferbestandteil. Der Teller hat einen Durchmesser von 60 mm und ein Schraubendurchgangsloch von 8,2 mm. Er wird in Packungen zu 100 Stück geliefert und ist Lagerware im Werk Perg. Ausführung und Material Der Dübelteller vergrößert die Auflagefläche der Holzschraube auf der Dämmplatte und verteilt die Anpresskraft, sodass die Platte am Holzuntergrund gehalten wird, ohne dass der Schraubenkopf in den Dämmstoff einsinkt. Das 8,2 mm große Durchgangsloch ist für Holzschrauben mit größerem Schaftdurchmesser ausgelegt. Die Herstellerseite nennt Durchmesser und Lochmaß; Angaben zu Werkstoff und Tellerdicke macht sie nicht. Einsatz Die Verdübelung erfolgt nach der Verklebung der Dämmplatten im Rahmen der Capatect Verarbeitungsrichtlinie für das jeweilige Wärmedämm-Verbundsystem. Der Teller wird mit einer zum Untergrund passenden Holzschraube durch die Dämmplatte in die tragende Holzkonstruktion geschraubt; Schraubenlänge, Anzahl und Anordnung der Befestigungspunkte richten sich nach Dämmstoffdicke, Systemzulassung und statischen Vorgaben des Objekts. Für dünnere Schrauben steht die Ausführung IT 60/5 mit 5,2 mm Durchgangsloch zur Verfügung. Pflege Trocken und in der Verpackung lagern; beschädigte oder verformte Teller nicht verwenden. Trocken lagern. Maßgeblich sind die Angaben der Herstellerseite und die Capatect Verarbeitungsrichtlinie des jeweiligen Wärmedämm-Verbundsystems.

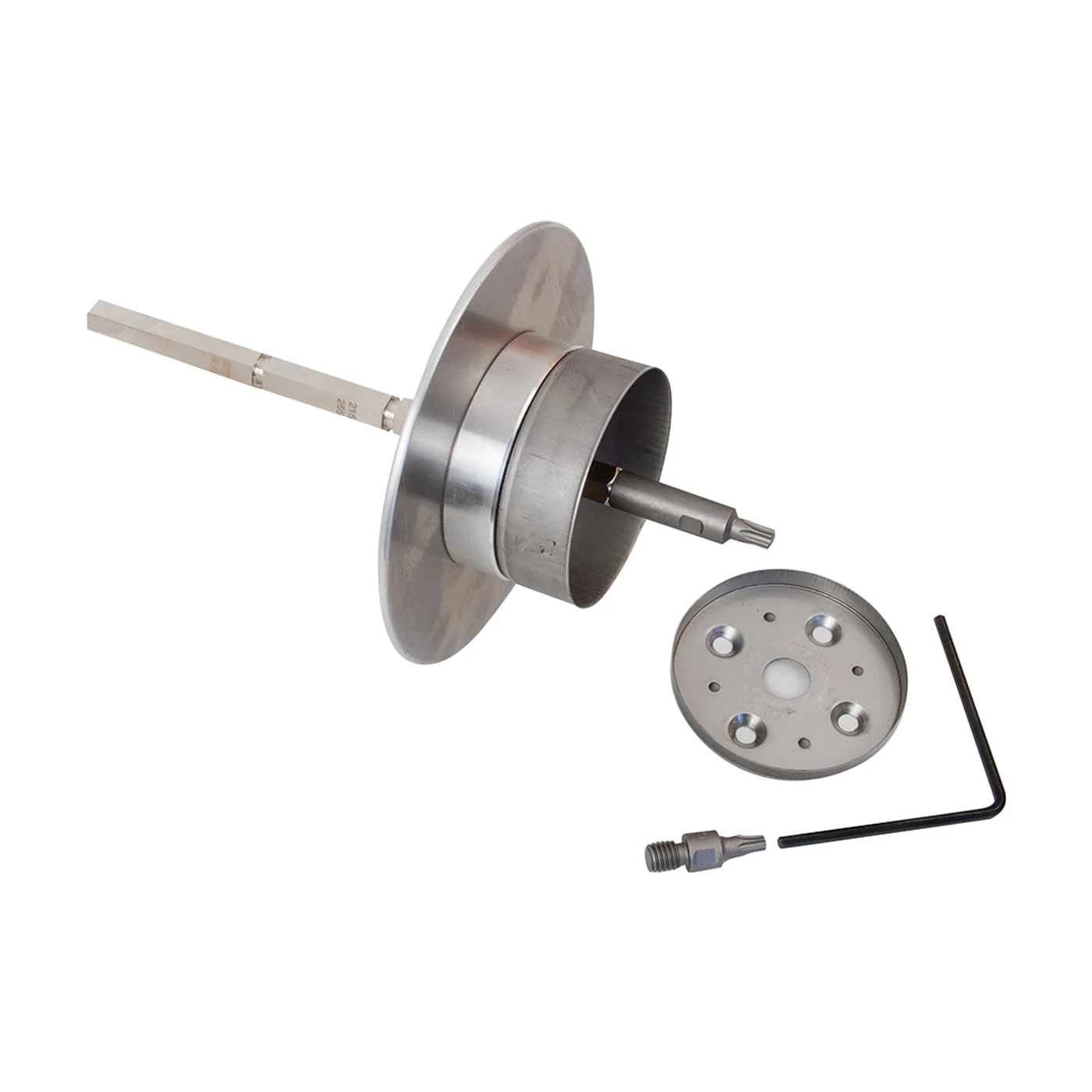

Setzwerkzeug zur versenkten Befestigung von Capatect Dämmplatten mit Capatect Universaldübel 053 und Capatect Schraubdübel Holz. Das Capatect Universaldübel-Tool Vario hat einen Durchmesser von 60 mm und einen patentierten Adapter mit Schnellverstellung, über den das Drehmoment übertragen und die Längeneinstellung arretiert wird. Das Set enthält neben dem Setzwerkzeug ein Schneideblech für PS/MW samt Ersatzblech, je einen langen Torx-Bit T30 und T25 sowie einen Imbusschlüssel SW3. Dübellänge einstellen Vor dem Setzen des Capatect Universaldübels 053 wird die passende Dübellänge am Tool eingestellt. Dafür ist eine Skalierung am Schaft angebracht; die Einstellung erfolgt über den patentierten Adapter mit Schnellverstellung. Dübel setzen Das Tool wird in den Bohrfutterhalter eines handelsüblichen Schraubgeräts eingespannt. Der Schraubbit wird auf die Dübelschraube angesetzt und langsam eingedreht. Der Schneidring schneidet das Dämmmaterial kreisrund vor, durch den Schraubenzug wird der Dämmstoff unter dem Dübelteller komprimiert. Die Aluscheibe begrenzt die Einschraubtiefe automatisch, so dass der Dübel gleichmäßig versenkt sitzt. Schraubdübel Holz Für das versenkte Setzen von Capatect Schraubdübel Holz muss der Ersatz-Bit TX25 M8x31 in das Montage-Tool eingeschraubt werden. Die Dübellänge ist laut Technischer Information so zu wählen, dass die Schraube mindestens > 12 mm bis > 35 mm im tragfähigen Untergrund greift. Ergänzende Teile Als Ergänzung nennt die Technische Information das Capatect PS bzw. MF Ersatzschneideblech (3 Stück je Karton), die Capatect Schneidkrone Hanf (1 Stück), den Ersatz-Bit für Universaldübel TX30 M8x53 (3 Stück) und den Ersatz-Bit für Schraubdübel Holz TX25 M8x31 (1 Stück). Damit lässt sich das Tool an EPS-, Mineralwolle- und Hanfdämmplatten anpassen. Angaben zur Lagerung enthält die Technische Information nicht. Maßgeblich sind die aktuelle Technische Information und die Hinweise auf dem Gebinde.

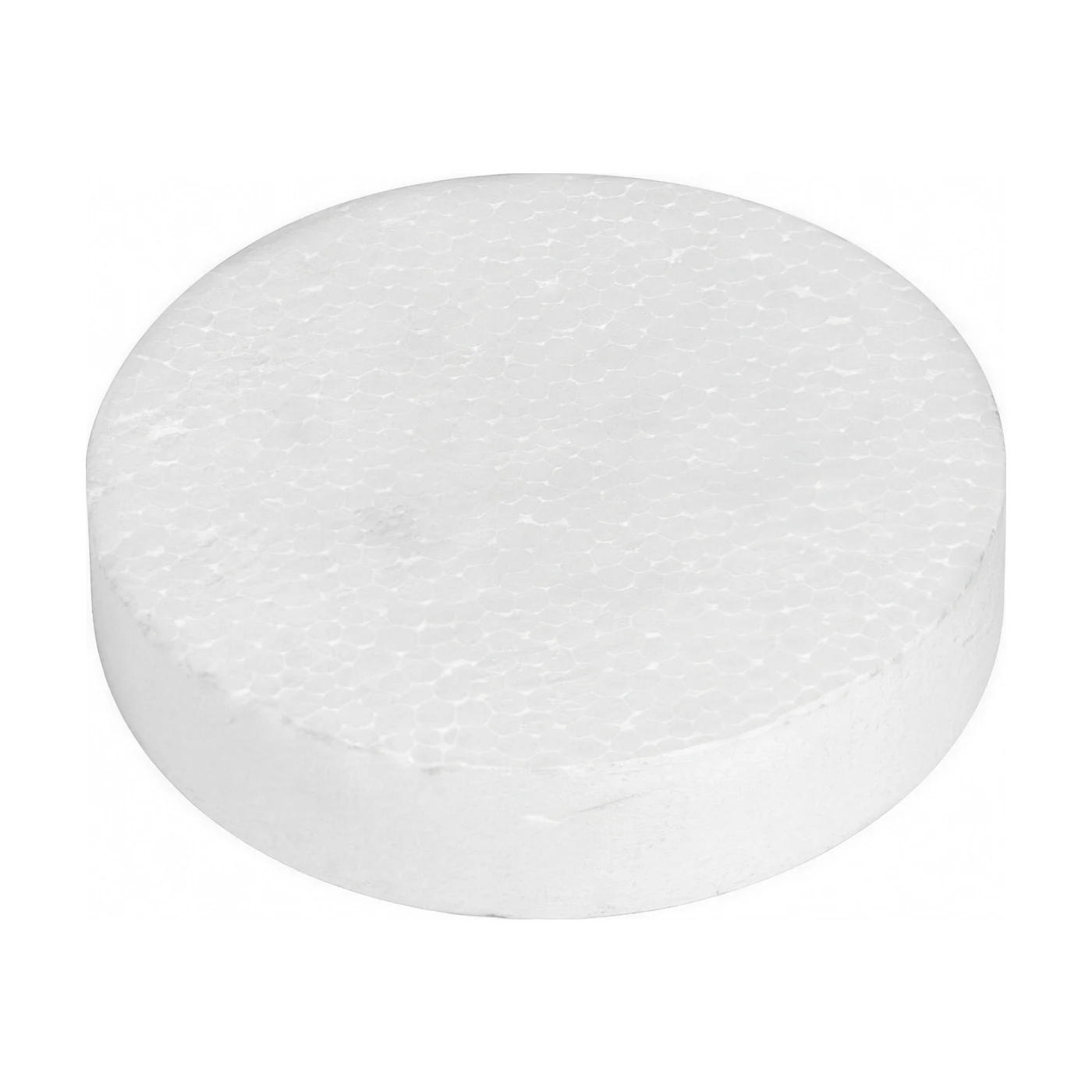

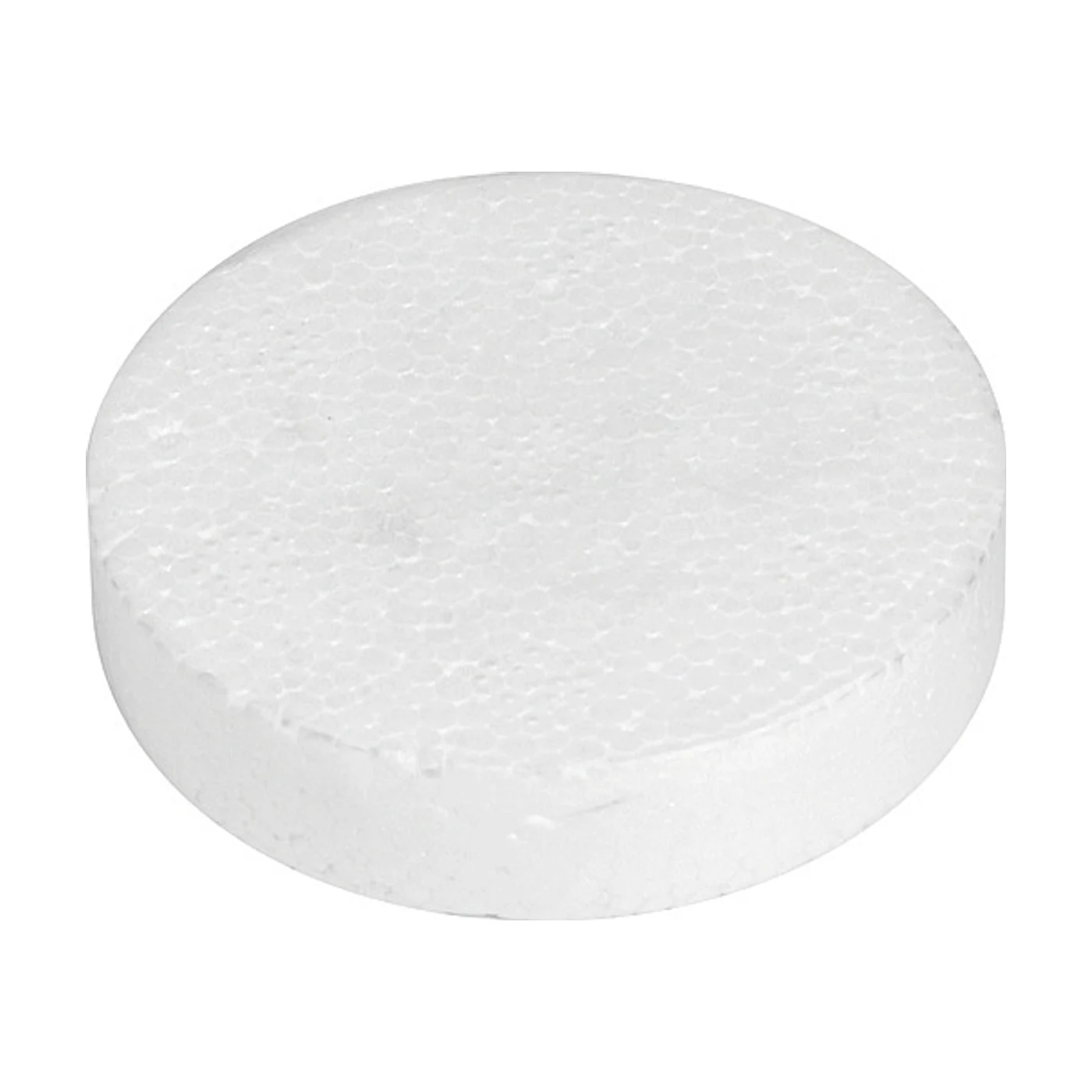

Dämmstoffrondellen zum Überdämmen tiefenversenkt gesetzter MIXFIX Schraubdübel STR U 2G, in EPS, Neopor oder Mineralwolle. Wird der Schraubdübel STR U mit dem Aufsatzwerkzeug versenkt gesetzt, entsteht über dem Dübelteller eine Vertiefung im Dämmstoff. Die Rondelle verschließt diese Vertiefung flächenbündig mit dem gleichen Dämmstoff wie die Platte. Laut Herstellerseite hat jede Rondelle 65 mm Durchmesser und 15 mm Dicke; der Karton enthält 100 Stück. Nach der Technischen Information des Schraubdübels sinkt die punktbezogene Wärmeleitfähigkeit des Dübels bei versenkter Montage auf 0,001 W/mK gegenüber 0,002 W/mK bei oberflächenbündiger Montage. Ausführung und Material Die Rondellen bestehen aus dem jeweiligen Dämmstoff: weißem EPS-F für weiße Fassadendämmplatten, grauem Neopor für Neopor-Platten und Mineralwolle für Putzträgerplatten. Laut Technischer Information des Schraubdübels sind die Flanken der Rondelle konisch ausgebildet, sodass sie sich leicht in das Loch einsetzen lässt und trotzdem sicher im Dämmstoff verklemmt. Einsatz und Montage Der Schraubdübel STR U 2G wird in das Bohrloch gesteckt und mit dem auf einen handelsüblichen Schrauber montierten Aufsatzwerkzeug eingedreht, bis der Tiefenanschlag auf der Dämmung aufsitzt. Die Schneidekante des Werkzeugs schneidet den Dämmstoff um den Dübelteller ein, der Teller drückt den darunterliegenden Dämmstoff zusammen. Nach dem Abziehen des Werkzeugs mit leichter Linksdrehung wird die entstandene Vertiefung mit der passenden Rondelle verschlossen. Bei versenktem Setzen beträgt die minimale Dämmstärke mit EPS-F-Dämmstoffen laut Technischer Information 80 mm; bei Mineralwolle-Putzträgerplatten ist Rücksprache mit dem Hersteller zur Mindestdämmstärke zu halten. Größen und Lieferumfang Jede Verpackung enthält 100 Rondellen mit 65 mm Durchmesser und 15 mm Dicke, passend zum Dübelteller mit 60 mm Durchmesser. Je versenkt gesetztem Dübel wird eine Rondelle benötigt; die Dübelanzahl je Quadratmeter ergibt sich aus der Bemessung nach ÖNORM B 6400. Lagerung Dämmstoffrondellen trocken lagern und vor Sonneneinstrahlung und mechanischer Beschädigung schützen, wie die zugehörigen Dämmplatten. Eine eigene Technische Information für die Rondellen liegt beim Hersteller nicht vor; maßgeblich sind die Herstellerseite und die Technische Information des Schraubdübels STR U 2G. Trocken und vor Sonne geschützt lagern. Maßgeblich sind die Angaben des Herstellers und die aktuelle Technische Information zum MIXFIX Schraubdübel STR U 2G (Stand 04/2020).

Vormontierter Schlagdübel mit bruchsicherem Stahlnagel für die zusätzliche mechanische Befestigung von MIXFIX Wärmedämmverbundsystemen. Der Schlagdübel H1 eco verankert außenseitige Wärmedämmverbundsysteme mit Putzschicht in Beton und Mauerwerk. Laut Technischer Information ist er in den Nutzungskategorien A und B einsetzbar, also in Beton, Kalksandvollstein, Mauerziegel sowie Vollblöcken aus Beton und Leichtbeton. Der Dübel wird oberflächenbündig gesetzt und ergänzt die Verklebung der Dämmplatten, wo eine Verdübelung nach ÖNORM B 6400 gefordert ist. Ausführung und Material Der H1 eco ist ein vormontierter Schlagdübel mit stabilem Stahlnagel, den die Technische Information als bruchsicher beschreibt. Er dient als zusätzliche Befestigung zur Verklebung. Die Auswahl, die Anzahl und die Anordnung der Dübel richten sich nach ÖNORM B 6400; vor dem Setzen ist zu prüfen, ob der Verankerungsgrund den charakteristischen Tragfähigkeiten entspricht. Dübellänge und Bohrloch Die Länge wird so gewählt, dass im tragenden Untergrund mindestens 25 mm Verankerungstiefe erreicht werden; im Shop stehen Längen von 95 bis 295 mm zur Wahl. Gebohrt wird erst nach ausreichender Erhärtung des Klebers und im Bereich des Klebebettes. Der Bohrerdurchmesser muss dem Nenndurchmesser des Dübelschaftes von 8 mm entsprechen. Schlagbohreinrichtung oder Bohrhammer nur bei Normalbeton und Vollziegel verwenden; MIXFIX Putzträgerplatten werden mit stillstehendem Bohrer durchstoßen. Die Bohrlöcher so anordnen, dass keine Bewehrung beschädigt wird. Anschlagtiefe für die Bohrtiefe: Dübellänge plus 10 bis 15 mm. Setzen und Kontrolle Die Dübel werden erst gesetzt, wenn der Kleber erhärtet ist, und oberflächenbündig eingeschlagen. Anschließend jeden Dübel auf festen Sitz prüfen. Gestauchte oder nicht festsitzende Dübel sind zu entfernen; daneben wird ein neuer gesetzt und das entstandene Loch mit gleichem Dämmstoff ausgestopft. Das Setzen erfolgt bei einer Untergrundtemperatur von mindestens 5 °C. Lieferumfang und Lagerung Jede Verpackungseinheit enthält 100 Dübel einer Länge. Die Technische Information nennt keinen pauschalen Verbrauch je Quadratmeter; die Dübelanzahl ergibt sich aus der Bemessung nach ÖNORM B 6400 und dem Untergrund. Wie alle Kunststoffdübel vor direkter Sonneneinstrahlung und mechanischer Beschädigung geschützt lagern. Trocken und vor Sonneneinstrahlung geschützt lagern. Maßgeblich sind die aktuelle Technische Information (Stand 04/2020) und die Hinweise auf der Verpackung.

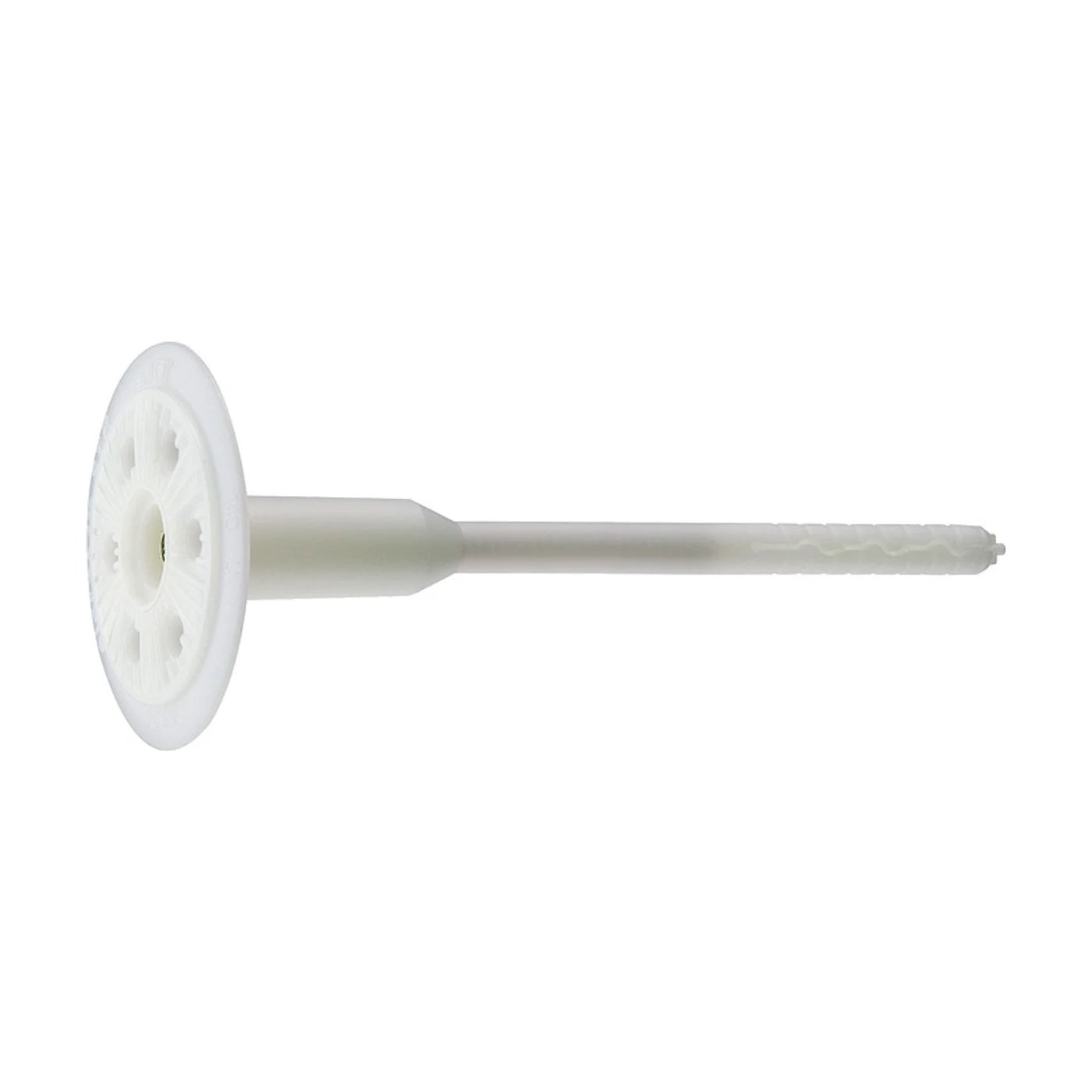

Universeller Schraubdübel für Hohl- und Vollbaustoffe, der mit allen Dämmplatten oberflächenbündig oder tiefenversenkt mit Rondelle gesetzt werden kann. Der Schraubdübel STR U 2G ist laut Technischer Information für Beton, Leichtbeton, Voll- und Hochlochziegel sowie Porenbeton zugelassen, also für die Nutzungskategorien A, B, C, D und E. Er wird mit einem handelsüblichen Bit Torx T40 eingedreht und bietet eine Setzkontrolle. Oberflächenbündig wird er mit dem Stopfen STRU verschlossen, tiefenversenkt mit einer Dämmstoffrondelle; dafür ist das MIXFIX Aufsatzwerkzeug notwendig. Dübellänge und Bohrloch Die Dübellänge wird so gewählt, dass im tragenden Untergrund mindestens 25 mm Verankerungstiefe erreicht werden, in Porenbeton mindestens 65 mm; der Hersteller führt Längen bis 455 mm, im Shop stehen 115 bis 295 mm zur Wahl. Gebohrt wird erst nach ausreichender Erhärtung des Klebers und im Bereich des Klebebettes. Der Bohrerdurchmesser muss dem Nenndurchmesser des Dübelschaftes von 8 mm entsprechen; Schlagbohreinrichtung oder Bohrhammer nur bei Normalbeton und Vollziegel, MIXFIX Putzträgerplatten werden mit stillstehendem Bohrer durchstoßen. Anschlagtiefe für die Bohrtiefe: Dübellänge plus 10 bis 15 mm. Setzen mit dem Aufsatzwerkzeug Der Dübel wird in das Bohrloch gesteckt und mit dem auf einen handelsüblichen Schrauber montierten MIXFIX Aufsatzwerkzeug eingedreht, bis der Tiefenanschlag auf der Dämmung aufsitzt. Die Schneidekante des Werkzeugs schneidet den Dämmstoff um den Dübelteller ein, der Teller drückt den darunterliegenden Dämmstoff zusammen. Das Werkzeug wird mit leichter Linksdrehung abgezogen und die Vertiefung mit der MIXFIX Rondelle verschlossen, deren konische Flanken sicher im Dämmstoff verklemmen. Versenkte Montage und Dämmstärke Bei versenktem Setzen beträgt die minimale Dämmstärke mit EPS-F-Dämmstoffen laut Technischer Information 80 mm; bei Mineralwolle-Putzträgerplatten ist zur Mindestdämmstärke unbedingt Rücksprache mit dem Hersteller zu halten. Als Zubehör nennt die Technische Information das Aufsatzwerkzeug STR U sowie die Rondellen EPS weiß, Neopor, Mineral und XS 022. Der Dübel wird bei einer Untergrundtemperatur von mindestens +5 °C gesetzt; die UV-Belastung des ungeschützten Dübels durch Sonneneinstrahlung darf höchstens 6 Wochen betragen. Lieferumfang und Bemessung Jeder Karton enthält 100 Dübel einer Länge. Die Technische Information nennt keinen pauschalen Verbrauch je Quadratmeter; die Anzahl und Anordnung der Dübel richten sich nach ÖNORM B 6400 und dem Verankerungsgrund. Die Dübel trocken und vor Sonneneinstrahlung geschützt lagern. Trocken und vor Sonneneinstrahlung geschützt lagern. Maßgeblich sind die aktuelle Technische Information (Stand 04/2020) und die Hinweise auf der Verpackung.

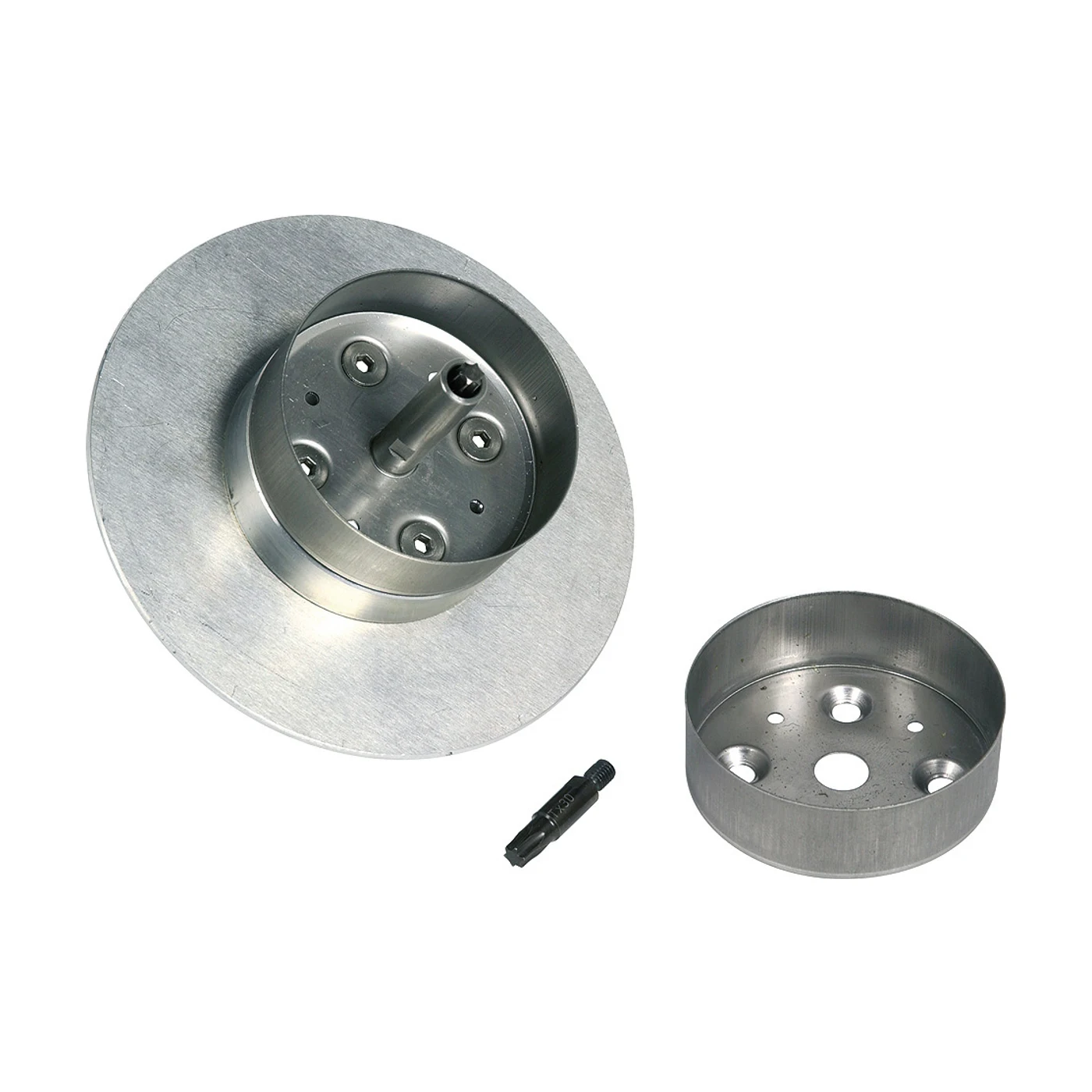

Aufsatzwerkzeug für die versenkte Montage der STRU-Schraubdübel mit anschließendem Verschluss durch eine Dämmstoffrondelle. Das Werkzeug wird von Mixfix als Aufsatzwerkzeug STRU geführt und dient laut Herstellerseite als Montagewerkzeug beim Einsatz der STRU Dübel als tiefenversetzter Dübel mit Rondelle. Beim Versetzen wird der Dübelteller in die Dämmplatte eingesenkt, die entstehende Vertiefung wird danach mit einer passenden Rondelle aus EPS, Neopor oder Mineralwolle verschlossen, sodass der Dübel unter der Armierungsschicht wärmebrückenarm und ohne Abzeichnung liegt. Geliefert wird das Werkzeug als Set. Ausführung und Material Der Hersteller beschreibt das Produkt als Aufsatzwerkzeug für die STRU-Dübelmontage; Angaben zu Material, Maßen und zur Set-Zusammensetzung macht die Herstellerseite nicht. Das Werkzeug wird auf den Schrauber aufgesetzt und übernimmt beim Eindrehen des Dübels das Einsenken des Tellers in die Dämmplatte. Einsatz Die Dübelung von Fassadendämmplatten erfolgt laut Mixfix frühestens 24 Stunden nach dem Kleben nach ÖNORM B 2259, B 6400-1 und B 6124. Bei der versenkten Montage wird der STRU-Dübel mit dem Aufsatzwerkzeug bündig in die Dämmplatte eingedreht; die Vertiefung über dem Dübelteller wird mit der zum Dämmstoff passenden Rondelle aus EPS, Neopor oder Mineralwolle geschlossen, bevor die Armierungsschicht aufgebracht wird. Die Angaben der Dübelzulassung und die Verarbeitungsrichtlinie des Wärmedämmverbundsystems sind einzuhalten. Pflege Das Werkzeug nach Gebrauch von Dämmstoff- und Mörtelresten reinigen und trocken lagern; verschlissene oder beschädigte Aufsätze nicht mehr verwenden, weil sie die Einsenktiefe verfälschen. Trocken lagern. Maßgeblich sind die Angaben auf der Herstellerseite und die Verarbeitungsrichtlinie des Wärmedämmverbundsystems.
