HILTI TE-CX Beton-Hammerbohrer

Vormontierter Schlagdübel mit bruchsicherem Stahlnagel für die zusätzliche mechanische Befestigung von MIXFIX Wärmedämmverbundsystemen. Der Schlagdübel H1 eco verankert außenseitige Wärmedämmverbundsysteme mit Putzschicht in Beton und Mauerwerk. Laut Technischer Information ist er in den Nutzungskategorien A und B einsetzbar, also in Beton, Kalksandvollstein, Mauerziegel sowie Vollblöcken aus Beton und Leichtbeton. Der Dübel wird oberflächenbündig gesetzt und ergänzt die Verklebung der Dämmplatten, wo eine Verdübelung nach ÖNORM B 6400 gefordert ist. Ausführung und Material Der H1 eco ist ein vormontierter Schlagdübel mit stabilem Stahlnagel, den die Technische Information als bruchsicher beschreibt. Er dient als zusätzliche Befestigung zur Verklebung. Die Auswahl, die Anzahl und die Anordnung der Dübel richten sich nach ÖNORM B 6400; vor dem Setzen ist zu prüfen, ob der Verankerungsgrund den charakteristischen Tragfähigkeiten entspricht. Dübellänge und Bohrloch Die Länge wird so gewählt, dass im tragenden Untergrund mindestens 25 mm Verankerungstiefe erreicht werden; im Shop stehen Längen von 95 bis 295 mm zur Wahl. Gebohrt wird erst nach ausreichender Erhärtung des Klebers und im Bereich des Klebebettes. Der Bohrerdurchmesser muss dem Nenndurchmesser des Dübelschaftes von 8 mm entsprechen. Schlagbohreinrichtung oder Bohrhammer nur bei Normalbeton und Vollziegel verwenden; MIXFIX Putzträgerplatten werden mit stillstehendem Bohrer durchstoßen. Die Bohrlöcher so anordnen, dass keine Bewehrung beschädigt wird. Anschlagtiefe für die Bohrtiefe: Dübellänge plus 10 bis 15 mm. Setzen und Kontrolle Die Dübel werden erst gesetzt, wenn der Kleber erhärtet ist, und oberflächenbündig eingeschlagen. Anschließend jeden Dübel auf festen Sitz prüfen. Gestauchte oder nicht festsitzende Dübel sind zu entfernen; daneben wird ein neuer gesetzt und das entstandene Loch mit gleichem Dämmstoff ausgestopft. Das Setzen erfolgt bei einer Untergrundtemperatur von mindestens 5 °C. Lieferumfang und Lagerung Jede Verpackungseinheit enthält 100 Dübel einer Länge. Die Technische Information nennt keinen pauschalen Verbrauch je Quadratmeter; die Dübelanzahl ergibt sich aus der Bemessung nach ÖNORM B 6400 und dem Untergrund. Wie alle Kunststoffdübel vor direkter Sonneneinstrahlung und mechanischer Beschädigung geschützt lagern. Trocken und vor Sonneneinstrahlung geschützt lagern. Maßgeblich sind die aktuelle Technische Information (Stand 04/2020) und die Hinweise auf der Verpackung.

Schlagdübel mit Kunststoff-Stahl-Spreizelement für Capatect Dämmplatten, 100 Stück je Packung. Der Capatect Carbon Fix besteht aus dem Dübelschaft mit Dübelteller aus Kunststoff und dem vormontierten, kombinierten Kunststoff-Stahl-Spreizelement. Er eignet sich für die statisch relevante Befestigung von Capatect Wärmedämm-Verbundsystemen, wenn der Standsicherheitsnachweis ETZ- und ÖNORM-geprüfte Dübel verlangt. Dübellänge und Bohrloch Die Dübellänge wird so gewählt, dass im massiven Wandbaustoff eine Verankerungstiefe von mindestens 25 mm erreicht wird. Alte Putzschichten oder andere nicht tragende Zwischenschichten zählen dabei nicht mit. Die Löcher werden mit 8 mm Durchmesser rechtwinkelig in das tragende Bauteil gebohrt, mindestens 35 mm tief, und anschließend vom Bohrmehl befreit. Setzen mit dem Hammer Der Dübel wird in das Bohrloch eingedrückt und das Spreizelement mit dem Hammer so weit eingeschlagen, dass der Dübelteller oberflächenbündig sitzt. Danach den festen Sitz jedes Dübels kontrollieren. Sitzt ein Dübel wegen der Untergrundbeschaffenheit nicht richtig, wird er entfernt und in angemessenem Abstand durch einen neuen ersetzt. Bei Bedenken zur Untergrundfestigkeit sind Dübelauszugsversuche vor Ort vorzunehmen. Versenkte Montage mit Rondelle Bei Dalmatiner-, EPS-, MF-, MW- und Sockel-Dämmplatten kann der Dübel versenkt gesetzt werden: Die Öffnung vor dem Setzen mit dem Rondellen-Fräskopf ausfräsen und danach mit einer Dalmatiner-, PS- oder MF-Rondelle flächenbündig verschließen. Der Hersteller empfiehlt, wo möglich, diese Variante. Bei bündiger wie versenkter Montage kann es durch unterschiedliche Armierungsschichtdicken über Teller oder Rondelle zu Abzeichnungen kommen; solche Beanstandungen werden nicht anerkannt. Wie viele Dübel je Quadratmeter? Der Verbrauch hängt von der Einstufung des Dämmstoffs gemäß ÖNORM B 6400 ab. Höhe und Lage des Objekts beeinflussen die Anzahl, vor allem in den Randzonen mit bedeutenden Windsogkräften. Die Technische Information nennt mindestens 6 und höchstens 12 Stück je m²; die Verarbeitungsrichtlinie der Qualitätsgruppe WDVS ist zu beachten. Wichtig sind ein ebenflächiges Setzen und ein spannungsfreier Sitz des Dübels im Wandbildner. Vor direkter, anhaltender Sonnenbestrahlung, Aufheizung, Feuchtigkeit und mechanischer Belastung geschützt lagern. Maßgeblich sind die aktuelle Technische Information und die Hinweise auf dem Gebinde.

Universeller Schraubdübel für Hohl- und Vollbaustoffe, der mit allen Dämmplatten oberflächenbündig oder tiefenversenkt mit Rondelle gesetzt werden kann. Der Schraubdübel STR U 2G ist laut Technischer Information für Beton, Leichtbeton, Voll- und Hochlochziegel sowie Porenbeton zugelassen, also für die Nutzungskategorien A, B, C, D und E. Er wird mit einem handelsüblichen Bit Torx T40 eingedreht und bietet eine Setzkontrolle. Oberflächenbündig wird er mit dem Stopfen STRU verschlossen, tiefenversenkt mit einer Dämmstoffrondelle; dafür ist das MIXFIX Aufsatzwerkzeug notwendig. Dübellänge und Bohrloch Die Dübellänge wird so gewählt, dass im tragenden Untergrund mindestens 25 mm Verankerungstiefe erreicht werden, in Porenbeton mindestens 65 mm; der Hersteller führt Längen bis 455 mm, im Shop stehen 115 bis 295 mm zur Wahl. Gebohrt wird erst nach ausreichender Erhärtung des Klebers und im Bereich des Klebebettes. Der Bohrerdurchmesser muss dem Nenndurchmesser des Dübelschaftes von 8 mm entsprechen; Schlagbohreinrichtung oder Bohrhammer nur bei Normalbeton und Vollziegel, MIXFIX Putzträgerplatten werden mit stillstehendem Bohrer durchstoßen. Anschlagtiefe für die Bohrtiefe: Dübellänge plus 10 bis 15 mm. Setzen mit dem Aufsatzwerkzeug Der Dübel wird in das Bohrloch gesteckt und mit dem auf einen handelsüblichen Schrauber montierten MIXFIX Aufsatzwerkzeug eingedreht, bis der Tiefenanschlag auf der Dämmung aufsitzt. Die Schneidekante des Werkzeugs schneidet den Dämmstoff um den Dübelteller ein, der Teller drückt den darunterliegenden Dämmstoff zusammen. Das Werkzeug wird mit leichter Linksdrehung abgezogen und die Vertiefung mit der MIXFIX Rondelle verschlossen, deren konische Flanken sicher im Dämmstoff verklemmen. Versenkte Montage und Dämmstärke Bei versenktem Setzen beträgt die minimale Dämmstärke mit EPS-F-Dämmstoffen laut Technischer Information 80 mm; bei Mineralwolle-Putzträgerplatten ist zur Mindestdämmstärke unbedingt Rücksprache mit dem Hersteller zu halten. Als Zubehör nennt die Technische Information das Aufsatzwerkzeug STR U sowie die Rondellen EPS weiß, Neopor, Mineral und XS 022. Der Dübel wird bei einer Untergrundtemperatur von mindestens +5 °C gesetzt; die UV-Belastung des ungeschützten Dübels durch Sonneneinstrahlung darf höchstens 6 Wochen betragen. Lieferumfang und Bemessung Jeder Karton enthält 100 Dübel einer Länge. Die Technische Information nennt keinen pauschalen Verbrauch je Quadratmeter; die Anzahl und Anordnung der Dübel richten sich nach ÖNORM B 6400 und dem Verankerungsgrund. Die Dübel trocken und vor Sonneneinstrahlung geschützt lagern. Trocken und vor Sonneneinstrahlung geschützt lagern. Maßgeblich sind die aktuelle Technische Information (Stand 04/2020) und die Hinweise auf der Verpackung.

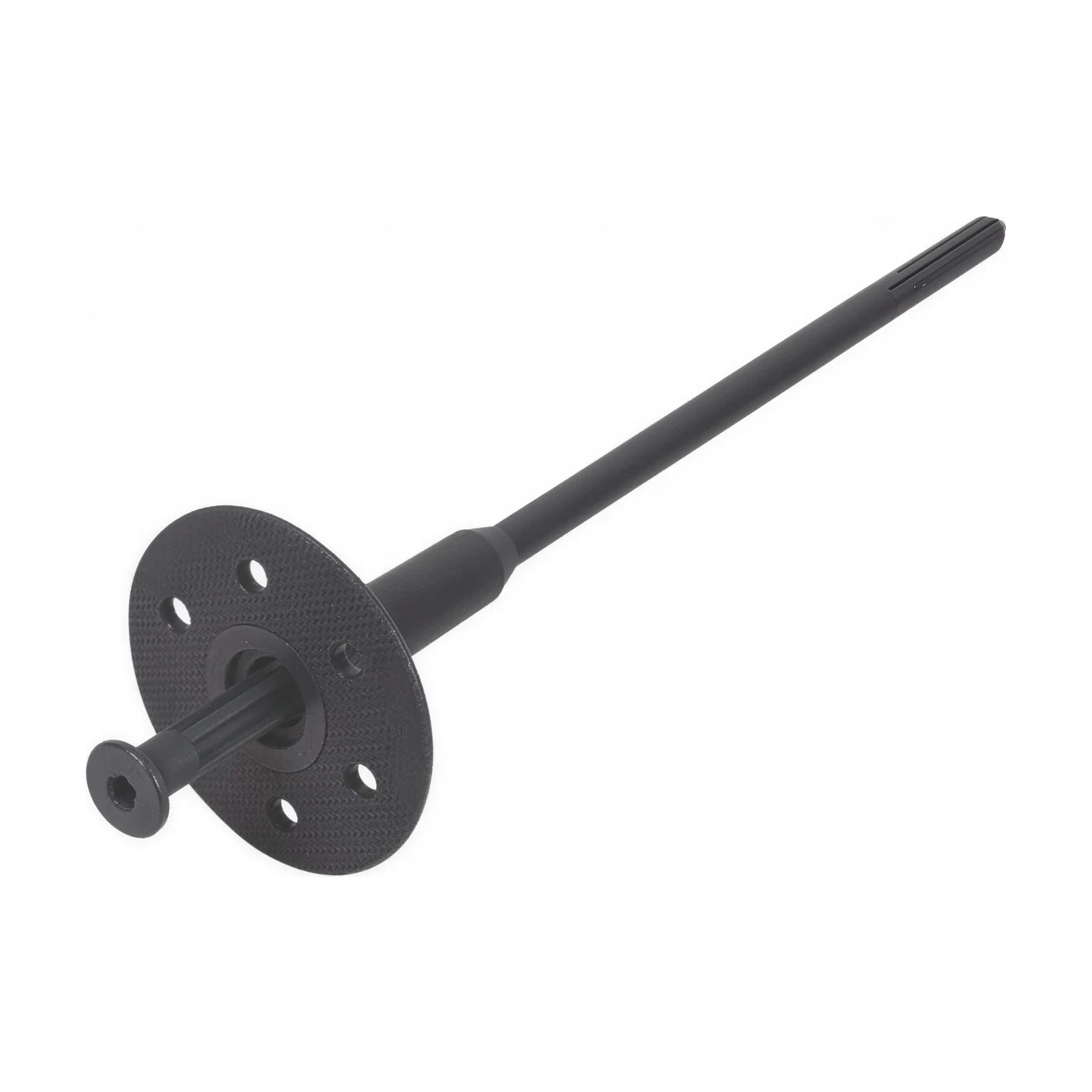

Schraubdübel für die Befestigung von WDVS-Dämmplatten, 100 Stück je Packung. Der Capatect Schraubdübel ST Carbon K ist für die oberflächenbündige oder versenkte Setzung in allen gängigen Dämmstoffen für Wärmedämm-Verbundsysteme mit Dämmstoffdicken von 6 cm bis 28 cm vorgesehen. Er besteht aus dem Dübelschaft mit Dübelteller aus Kunststoff und der vormontierten Kunststoffschraube. Wann dieser Dübel zum Einsatz kommt Der Dübel ist für die statisch relevante Befestigung von Capatect Wärmedämm-Verbundsystemen gedacht, wenn der Standsicherheitsnachweis ETZ- und ÖNORM-geprüfte Dübel verlangt. Gesetzt wird durch das ausgetrocknete Kleberbett. Die Dübellänge wird so gewählt, dass im massiven Wandbaustoff mindestens 30 mm Verankerungstiefe erreicht werden, bei Porenbeton mindestens 50 mm; Altputz und andere nicht tragende Schichten zählen nicht mit. Bohren und Setzen Die Löcher werden mit 8 mm Durchmesser rechtwinkelig in das tragende Bauteil gebohrt, im massiven Wandbaustoff über 40 mm tief, bei Porenbeton 60 mm; das Bohrmehl muss aus dem Loch. In gelochten Baustoffen und Porenbeton nicht im Schlagbohrgang bohren, empfohlen wird der Capatect High-Speed Bohrer. Bei bündiger Montage wird die Schraube mit einem Schraubgerät und dem Profi Montage Tool für Schraubdübel S1 eingedreht, bis die Anschlagscheibe auf der Dämmstoffoberfläche aufliegt. Für die versenkte Montage wird die Vertiefung vorher mit dem Capatect Rondellen-Fräskopf ausgefräst, die Schraube mit dem Montage Bit eingedreht und die Öffnung mit einer Capatect Rondelle flächenbündig verschlossen. Worauf beim Setzen zu achten ist Der feste Sitz jedes Dübels ist zu kontrollieren. Findet ein Dübel keinen Halt, hat er keine Funktion: entfernen und in angemessenem Abstand einen neuen setzen. Bei Zweifeln an der Untergrundfestigkeit sind Dübelauszugsversuche vor Ort nötig. Rondellen müssen streng im Bohrloch sitzen, dürfen nicht mit PU-Schaum oder Kleber eingeklebt werden, und die Vertiefungen dürfen nicht mit Spachtelmasse aufgefüllt werden. Wie viele Dübel je Quadratmeter? Die Anzahl hängt von der Einstufung des Dämmstoffs gemäß ÖNORM B 6400 sowie von Höhe und Lage des Objekts ab, besonders in den Randzonen mit höheren Windsogkräften. Die Technische Information nennt mindestens 6 und höchstens 12 Stück je m². Bei bündiger wie versenkter Montage können sich Dübelteller abzeichnen, etwa durch unterschiedliche Armierungsschichtdicken; solche Beanstandungen erkennt der Hersteller nicht an. Trocken und vor Feuchtigkeit geschützt lagern. Maßgeblich sind die aktuelle Technische Information und die Hinweise auf dem Gebinde.

Marker mit extra langer Edelstahlspitze, der durch Bohrlöcher hindurch und an schwer zugänglichen Stellen markiert. Der Bleispitz Bohr-Marker ist ein Marker zum Markieren von Bohrlöchern und schwer zugänglichen Stellen. Seine extra lange, feine Edelstahlspitze von 25 mm Länge reicht durch Bohrlöcher von Beschlägen, Winkeln und Schienen hindurch und setzt die Markierung genau dort, wo später gebohrt wird. Eine spezielle Kopfspitze verhindert laut Bleispitz das Reinrutschen bei zu festem Aufdrücken. Die Markierung ist wasserfest auf fast allen Oberflächen. Bleispitz führt den Marker unter der Art.-Nr. 0587 als Einzelstück; im Shop wird er einzeln geführt. Ausführung und Material Die Spitze besteht aus Edelstahl und ist mit 25 mm deutlich länger als bei einem üblichen Permanentmarker. Damit lässt sich die Bohrstelle durch das Loch eines Beschlags, einer Konsole oder einer Montageschiene hindurch anzeichnen, ohne das Teil abzunehmen. Die Kopfspitze am Ansatz der Metallspitze stoppt den Marker, wenn er zu fest aufgedrückt wird, sodass die Spitze nicht ins Gehäuse rutscht. Bleispitz ist ein Hersteller aus Oberhaching bei München, der sich auf Markierwerkzeuge für das Handwerk spezialisiert hat. Einsatz Der Bohr-Marker gehört zum Montagewerkzeug von Elektrikern, Installateuren, Küchen- und Möbelmonteuren, Trockenbauern und Metallbauern: Bohrlöcher für Dübel durch Halterungen hindurch anzeichnen, Positionen in Ecken und Nischen markieren, Punkte auf Fliesen, Metall oder Kunststoff setzen. Weil die Markierung wasserfest ist, bleibt sie auch auf feuchten Baustellen und im Außenbereich lesbar. Bleispitz empfiehlt als Zubehör den Universalköcher Ink, in dem der Marker am Gürtel griffbereit bleibt. Größen/Maße Bleispitz gibt die Spitze mit 25 x 2 mm an. Der Shop führt den Marker als Einzelstück mit einem Gewicht von rund 0,05 kg. Für den Betrieb mit mehreren Monteuren bietet Bleispitz die 20er-Packung unter der Art.-Nr. 1102 an. Pflege Nach Gebrauch die Kappe fest aufsetzen, damit die Spitze nicht eintrocknet, und den Marker liegend oder mit der Spitze nach unten lagern. Die Metallspitze vor dem Aufsetzen der Kappe von Staub und Bohrmehl abwischen. Auf empfindlichen Oberflächen vorher an verdeckter Stelle prüfen, ob sich die wasserfeste Markierung später entfernen lässt. Maßgeblich sind die aktuellen Angaben auf der Bleispitz-Produktseite (bleispitz.de) und die Hinweise auf der Verpackung.

Ovale Mehrweg-Gehörschutzstöpsel uvex xact-fit multi mit Kordel und Minibox, SNR 26 dB, in den Größen S und M/L. Der uvex xact-fit multi ist ein reinigungsfreundlicher Mehrweggehörschutzstöpsel mit ovalem Stöpseldesign, das sich laut uvex der Anatomie des Gehörgangs anpasst. Die abgewinkelten Haltestifte folgen dem Gehörgangsverlauf und reduzieren den Druck im Ohr; Daumenmulden erleichtern das Einsetzen, auch mit schmutzigen Händen oder Handschuhen. Die Stöpsel sind mit Kordel verbunden und werden in einer Minibox aufbewahrt. Ausführung und Material Der Stöpsel aus TPE hat zwei Lamellen und eine glatte, schmutzabweisende Oberfläche, die sich mit Wasser und milder Seife reinigen lässt. Die vorgeformten, abgewinkelten Haltestifte mit Daumenmulden erleichtern Einsetzen und Herausnehmen; rechter und linker Stöpsel sind zugeordnet. Die abnehmbare, längenverstellbare Kordel hält den Gehörschutz in lärmfreien Bereichen um den Hals griffbereit, die Aufbewahrungsbox ermöglicht hygienisches Verstauen. Die Kordel ist bei Größe S orange und bei Größe M/L grün eingefärbt (Datenblatt). Schutz und Normen Geprüft nach EN 352-2:2020 (Gehörschutzstöpsel) mit einem SNR von 26 dB; die Produktseite nennt H 26 dB, M 24 dB und L 22 dB, das Datenblatt H 27 dB, M 23 dB und L 22 dB. Die Schutzwirkung setzt den korrekten Sitz voraus: Der ovale Stöpsel muss den Gehörgang abdichten, weshalb uvex drei Größen anbietet. Laut Datenblatt sind die Stöpsel Mehrwegprodukte mit einer empfohlenen Nutzungsdauer von 20 Einsätzen oder 150 Arbeitsstunden je Stöpsel. Der xact-fit multi ist dielektrisch und nicht detektierbar. Größen und Passform uvex bietet den xact-fit multi in den Größen S, M/L und XL an; im Shop sind erhältlich. Wer die Größe nicht kennt, beginnt mit M/L; sitzt der Stöpsel locker oder rutscht heraus, ist er zu klein, drückt er, zu groß. Beim Einsetzen die Ohrmuschel leicht nach hinten oben ziehen und den Stöpsel am Haltestift in den Gehörgang führen. Pflege Nach dem Gebrauch mit Wasser und milder Seife reinigen, trocknen lassen und in der Minibox aufbewahren; keine Lösemittel und keine Desinfektionsmittel, die TPE angreifen. Verhärtete, verformte oder eingerissene Stöpsel ersetzen, spätestens nach der empfohlenen Nutzungsdauer. Maßgeblich sind die aktuellen Herstellerangaben (Produktseite uvex-safety.com bzw. Produktdatenblatt) und die Hinweise auf Etikett bzw. Verpackung.
